API 5DP Drill Pipe productielijn

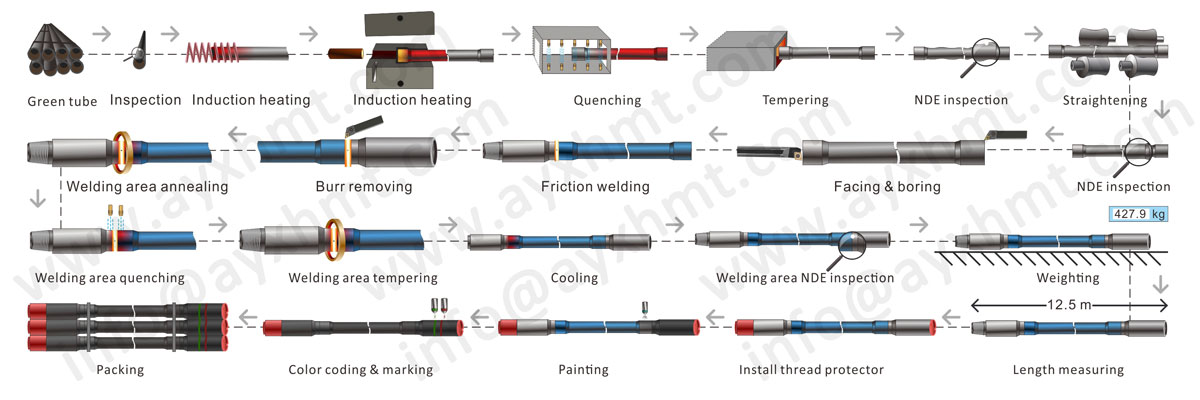

API 5DP-productielijn voor boorpijpen bestaat uit inductieverwarmingsoven, automatisch toevoer- en ontladingsapparaat, hydraulische verstuivingspers, driftdoorn testmachine, boorpijp-warmtebehandelingslijn, hydraulische richtmachine, olielanddraaibank, wrijvingslasmachine, lasgebied warmtebehandeling lijn, verfmachine, lengte- en gewichtsmeetmachine en kleurcodering & markeermachine, etc.

I. Productassortiment

Boorpijpdiameterbereik: van 60,3 mm tot 168,3 mm (vanaf ” naar ”)

Staalkwaliteit: E75, X95, G105 en S135

Verstorende formulieren: EU, IU en IEU.


II. Productiviteit

0,5 stuk / min, 2 ploegen / dag, 260 werkdagen / jaar.

Productiviteit per jaar 0,5 × 60 × 2 × 8 × 260 = 124800 stuks

III. Beschrijving van de belangrijkste apparatuur

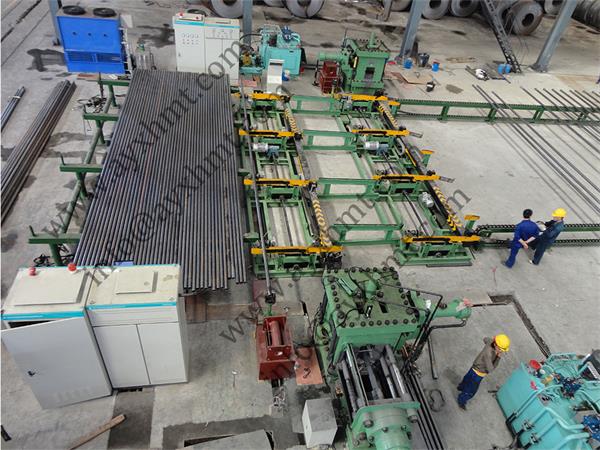

1. Hydraulische verstuivingspers

De hydraulische verstuivingspers die voor deze productie is gekozen, heeft voldoende capaciteit om het minimum en maximum buislichaam te verstoren ” naar ” (van 60,3 mm tot 168,3 mm).

2 sets hydraulische verstuivingspersen worden tegelijkertijd geplaatst, één set hydraulische verstuivingspersen wordt gebruikt om het verstuiven naar het ene uiteinde van het buislichaam te beëindigen, een andere set hydraulische verstuivingspersen verstoorde een ander uiteinde van het buislichaam, wat de productiviteit en efficiëntie aanzienlijk verhoogt.

Het hele proces van verstoring, van onder meer het laden van buizen, het transporteren van buizen, toevoeren, inductieverwarming, het klemmen van matrijzen, het verstoren, het koelen van matrijzen en het smeren van matrijzen, zijn volledig automatisch.


2. Driftdoorn testmachine

Na het verstoren moeten driftdoorntesten worden uitgevoerd volgens de API 5DP-standaard.

Deze driftdoorn testmachine is een speciale uitrusting voor kwaliteitscontrole van de diameter van de olieleiding. Het keurt een standaard diameter-meter goed om de cilindriciteit en rechtheid van het buislichaam na verstoring te testen.


3. Draaibank voor olieland

Ons bedrijf kan economie type platbed CNC-olielanddraaibank, matig schuin bed CNC-olielanddraaibank en hoogwaardige CNC-olielanddraaibank leveren.

Economy type platbed CNC-olielanddraaibank is uitgerust met dubbele pneumatische klauwplaten, V4 elektrische toren, SINUMERIK808D of Fanuc 0i-TF CNC-systeem.

Schuin bed CNC-olielanddraaibank is uitgerust met dubbele hydraulische klauwplaten, H8 hydraulische toren, Fanuc 0i-TF CNC-systeem.

Alle 2 soorten draaibanken voor olieland kunnen worden gebruikt voor het bekleden en kotteren van het buislichaam na verstoring.

4. Hydraulische wrijvingslasmachine

De hydraulische wrijvingslasmachine kan automatische toevoer van buislichamen, wrijvingslassen, lasrups binnen en buiten, boorpijpafvoer na het lassen realiseren. De verwijdering van de binnenste lasrups wordt gerealiseerd door een interne pons, de verwijdering van de buitenste lasrups wordt uitgevoerd met een snijgereedschap. De acties van de apparatuur zijn consistent, nauwkeurig en het lasgedeelte van het werkstuk is gelast op het volledige contactoppervlak, de axiale en radiale oriëntatie is nauwkeurig.

De eerste en tweede klassen van wrijving en verstoring worden door de tijd bestuurd en de tijdparameters kunnen vooraf worden ingesteld of gewijzigd door PLC en touchscreen, wat handig is om de standaard te veranderen en automatisch lassen te realiseren bij het lassen van vele soorten werkstukken.

In het lasproces kunnen het spiltoerental, de axiale druk, de verschuiving van de schuif, de stroomcurve van de spilmotor, de gegevens en de schakelstatus in realtime worden weergegeven.

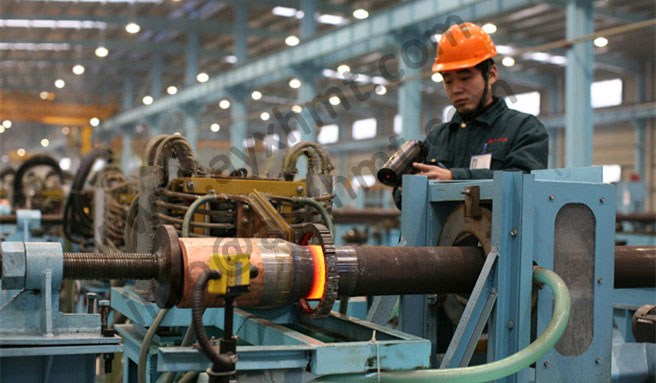

5. Laslijn warmtebehandelingslijn

Inductieoven met tussenfrequentie wordt gebruikt om het lasgebied van de boorpijp te verwarmen tot uitgloeitemperatuur om lasspanning te verwijderen. Daarna wordt het lasgebied verwarmd tot dooftemperatuur, waarna water wordt gespoten naar het lasgebied voor koeling. Eindelijk wordt het lasgebied verwarmd tot tempertemperatuur en enige tijd in deze temperatuur gehouden.

De inductiespoelen hebben functies voor positieaanpassing (omhoog en omlaag, links en rechts, voor en achter) om een nauwkeurige verwarmingspositie te garanderen.

Tijdens het verwarmingsproces wordt de boorpijp op de transportband gedraaid om een gelijkmatige temperatuur te garanderen.
