خط إنتاج أنابيب الحفر API 5DP

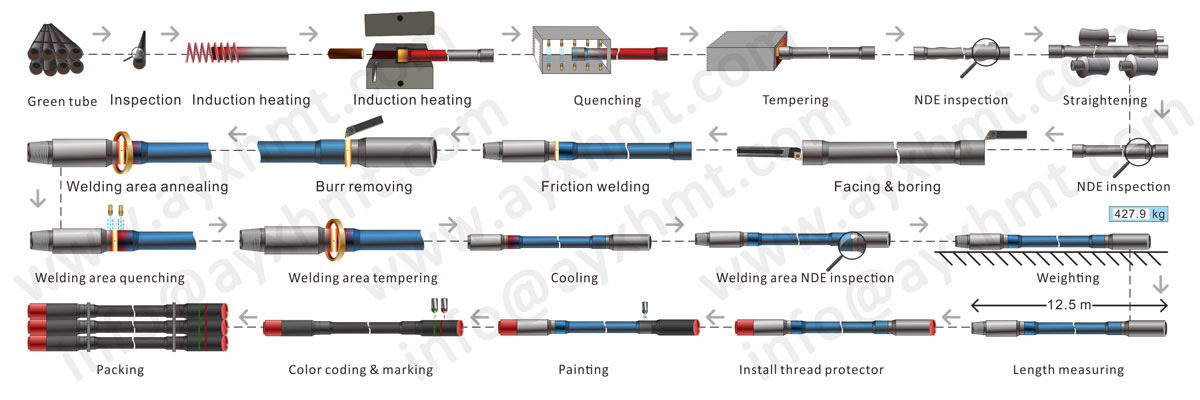

يتكون خط إنتاج أنابيب الحفر API 5DP من فرن التسخين الحثي ، وجهاز التغذية والتفريغ الأوتوماتيكي ، والضغط الهيدروليكي المضطرب ، وآلة اختبار الشياق الانجراف ، وخط المعالجة الحرارية لأنبوب الحفر ، وآلة الاستقامة الهيدروليكية ، ومخرطة بلد الزيت ، وآلة لحام الاحتكاك ، والمعالجة الحرارية لمنطقة اللحام خط ، آلة طلاء ، آلة قياس الطول والوزن وآلة ترميز اللون ووضع العلامات ، إلخ.

I. حدود المنتج
نطاق قطر أنبوب الحفر: من 60.3 مم إلى 168.3 مم (من بوصة إلى بوصة)

درجة الفولاذ: E75 و X95 و G105 و S135

أشكال مقلقة: الاتحاد الأوروبي ، IU و IEU.

II. إنتاجية

0.5 قطعة / دقيقة ، نوبتان / يوم ، 260 يوم عمل / سنة.

الإنتاجية سنويا 0.5 ×60 × 2 × 8 × 260 = 124800 قطعة

III. وصف المعدات الرئيسية

1. مكبس هيدروليكي مزعج

إن الضغط الهيدروليكي المضطرب الذي تم اختياره لهذا الإنتاج لديه سعة كافية لإزاحة الحد الأدنى والحد الأقصى لجسم الأنبوب من بوصة إلى بوصة (من 60.3 مم إلى 168.3 مم).

يتم وضع مجموعتين من مكابس الضغط الهيدروليكي في وقت واحد ، وتستخدم مجموعة واحدة من مكابس الضغط الهيدروليكي لإنهاء الاضطراب في أحد طرفي جسم الأنبوب ، ومجموعة أخرى من مكابس الضغط الهيدروليكي المستخدمة تزعج طرفًا آخر من جسم الأنبوب ، مما يزيد بشكل كبير من الإنتاجية والكفاءة.

إن عمليات الإزعاج الكاملة ، بما في ذلك تحميل الأنبوب ، نقل الأنبوب ، التغذية ، التسخين الحثي ، لقط القالب ، الإزعاج ، تبريد القالب وتزييت القالب ، تلقائية بالكامل.

2. آلة اختبار الشياق الانجراف

بعد الانزعاج ، يجب إجراء اختبار شياق الانجراف وفقًا لمعيار API 5DP.

آلة اختبار شياق الانجراف هي معدات خاصة لفحص جودة قطر أنبوب النفط. يعتمد مقياس القطر القياسي لاختبار أسطوانة واستقامة جسم الأنبوب بعد الإزعاج.

3. مخرطة الدولة النفطية

يمكن لشركتنا توفير مخرطة بلد نفط CNC من النوع الاقتصادي ، سرير مائل معتدل مخرطة بلد نفط CNC ومخرطة بلد نفط CNC عالية الأداء.

تم تجهيز مخرطة البلد ذات الزيت المسطح من النوع الاقتصادي مع خراطيش هوائية مزدوجة ، برج كهربائي V4 ، SINUMERIK808D أو نظام Fanuc 0i-TF CNC.

تم تجهيز مخرطة البلد ذات السرير المائل CNC باستخدام خراطيش هيدروليكية مزدوجة ، برج هيدروليكي H8 ، نظام Fanuc 0i-TF CNC.

يمكن استخدام كل نوعين من مخارط البلاد النفطية لمواجهة وجسم الأنبوب بعد الانزعاج.

4. آلة لحام الاحتكاك الهيدروليكية

يمكن لآلة لحام الاحتكاك الهيدروليكي تحقيق تغذية جسم الأنبوب الأوتوماتيكي ، لحام الاحتكاك ، إزالة خرزة اللحام من الداخل والخارج ، تفريغ أنبوب الحفر بعد اللحام. يتم تحقيق إزالة خرزة اللحام الداخلي عن طريق الثقب الداخلي ، تتم إزالة خرزة اللحام الخارجي عن طريق أداة القطع. إجراءات المعدات متناسقة ودقيقة ، ويتم لحام جزء اللحام من قطعة العمل على سطح التلامس الكامل ، ويكون الاتجاه المحوري والقطري دقيقًا.

يتم التحكم في الفئتين الأولى والثانية من الاحتكاك والإزعاج بمرور الوقت ، ويمكن ضبط معلمات الوقت مسبقًا أو تغييرها بواسطة PLC وشاشة تعمل باللمس ، وهو مناسب لتغيير المعيار وتحقيق اللحام الأوتوماتيكي عند لحام العديد من قطع العمل.

في عملية اللحام ، يمكن عرض سرعة المغزل ، الضغط المحوري ، إزاحة الشريحة ، منحنى تيار المغزل الحالي ، البيانات والمفاتيح في الوقت الحقيقي.

5. خط المعالجة الحرارية لمنطقة اللحام

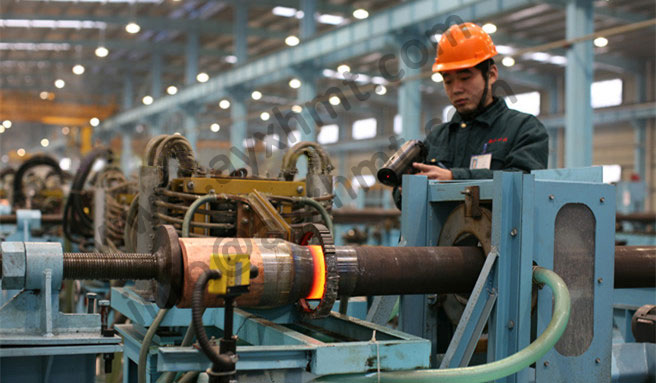

يستخدم فرن الحث بتردد متوسط لتسخين منطقة اللحام لأنبوب الحفر لتسخين درجة الحرارة لإزالة إجهاد اللحام. بعد ذلك ، يتم تسخين منطقة اللحام إلى درجة حرارة التبريد ، ثم يتم رش الماء إلى منطقة اللحام للتبريد. أخيرًا ، يتم تسخين منطقة اللحام إلى درجة حرارة معتدلة ويتم الاحتفاظ بها في درجة الحرارة هذه لبعض الوقت.

تتميز ملفات الحث بوظائف تعديل الوضع (لأعلى ولأسفل ، لليسار واليمين ، الأمامي والخلفي) لضمان وضع تسخين دقيق.

أثناء عملية التسخين ، يتم تدوير أنبوب الحفر على ناقل الأنابيب لضمان درجة حرارة موحدة.
