يتكون خط إنتاج الأنابيب الخارجية المضطربة API 5CT من فرن التسخين الحثي ، وجهاز التغذية والتفريغ الأوتوماتيكي ، والضغط الهيدروليكي المضطرب ، وآلة اختبار الشياق الانجراف ، وخط المعالجة الحرارية للأنابيب ، وآلة الاستقامة الهيدروليكية ، ومخرطة البلاد النفطية ، وآلة اختبار الهيدروستاتيكي ، وتركيب اقتران الأنابيب آلة ، آلة طلاء ، آلة ترميز اللون ، إلخ.
I. مجموعة المنتجات
1. رسم الأنابيب الخارجية المضطربة والأنابيب المتكاملة

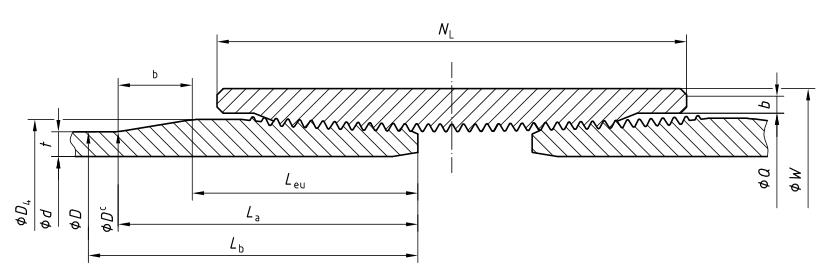

الأنابيب المضطربة الخارجية

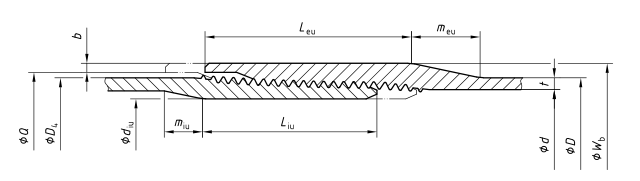

الأنابيب المشتركة

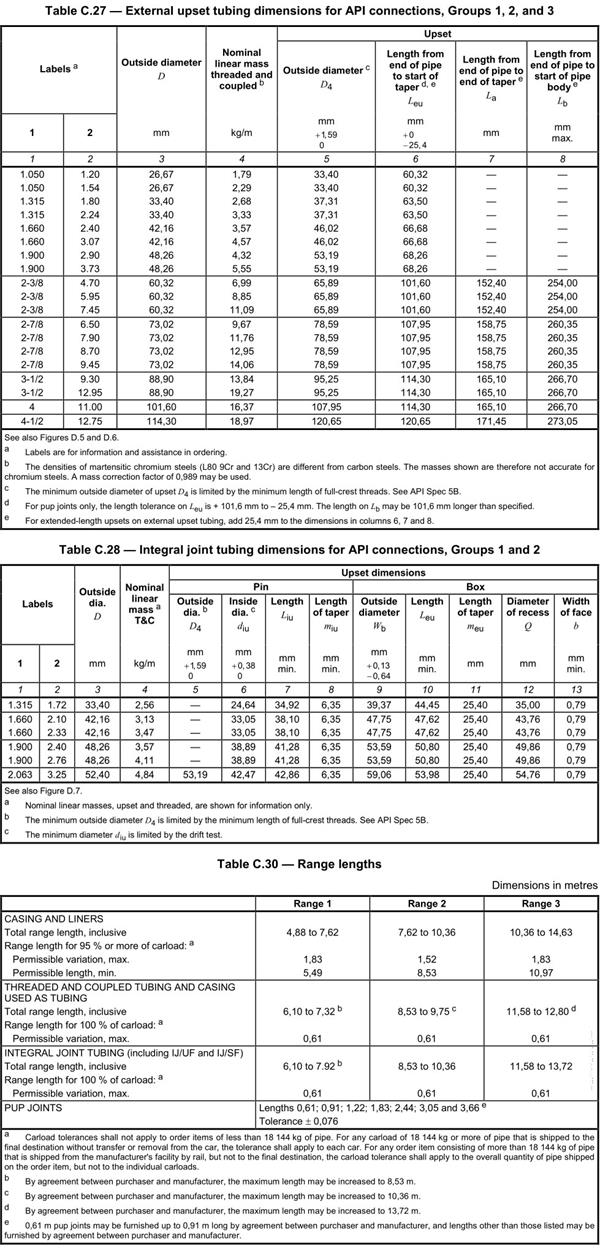

2. أبعاد الأنابيب الخارجية المضطربة والمفاصل المتكاملة
3. مادة الأنابيب
H40 و J55 و L80 و N80 و C90 و T95 و P110.
II. إنتاجية
1 قطعة / دقيقة ، نوبتان / يوم ، 260 يوم عمل / سنة.
الإنتاجية سنويا 1 ×60 × 2 × 8 × 260 = 249600 قطعة
III. وصف المعدات الرئيسية
1. الصحافة واضطراب هيدروليكي
تتميز المطبعة الهيدروليكية المضطربة المختارة لهذا الإنتاج بقدرة كافية لإزاحة الحد الأدنى والحد الأقصى للأنابيب من
بوصة إلى
بوصة (من 60.3 مم إلى 114.3 مم).
يتم وضع مجموعتين من مكابس الاضطراب الهيدروليكي في وقت واحد ، وتستخدم مجموعة واحدة من مكابس الضغط الهيدروليكي لإنهاء الاضطراب في أحد طرفي الأنبوب ، ومجموعة أخرى من مكابس الضغط الهيدروليكي المستخدمة تزعج نهاية أخرى من الأنابيب ، مما يزيد بشكل كبير من الإنتاجية والكفاءة.
إن عمليات الإزعاج الكاملة ، بما في ذلك تحميل الأنبوب ، ونقل الأنبوب ، والتغذية ، والتدفئة الحثية ، وتثبيت القالب ، والإزعاج ، وتبريد القالب ، وتزييت القالب ، تتم تلقائيًا بالكامل.
2. آلة اختبار الشياق الانجراف
بعد الانزعاج ، يجب إجراء اختبار المغزل وفقًا لمعيار API 5CT.

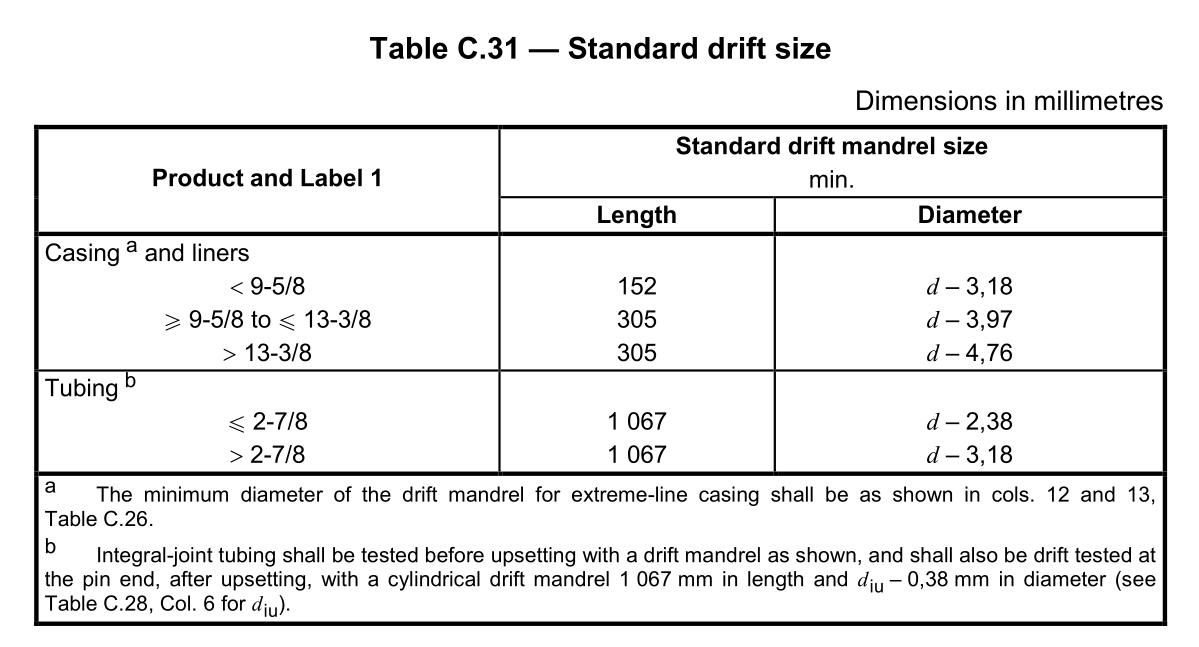

آلة اختبار شياق الانجراف هي معدات خاصة لفحص جودة قطر أنبوب النفط. إنها تستخدم مقياس القطر القياسي لاختبار أسطوانية واستقامة أنبوب الزيت. تلبي آلة اختبار شياق أنابيب الزيت الانجراف متطلبات الجدول C.31- حجم الانحراف القياسي في معيار API SPEC 5CT.
3. مخرطة الدولة النفطية
يمكن لشركتنا توفير مخرطة بلد نفط CNC من النوع الاقتصادي ، سرير مائل معتدل مخرطة بلد نفط CNC ومخرطة بلد نفط CNC عالية الأداء.
تم تجهيز مخرطة البلد ذات الزيت المسطح من النوع الاقتصادي مع خراطيش هوائية مزدوجة ، برج كهربائي V4 ، SINUMERIK808D أو نظام Fanuc 0i-TF CNC.
تم تجهيز مخرطة البلد ذات الزيت المائل المعتدل CNC بظرف مزدوج هيدروليكي ، برج هيدروليكي H8 ، نظام Fanuc 0i-TF CNC.
المخرطة البلدية ذات الأداء العالي CNC مزودة بمحرك المغزل DC مع غطاء كبير ، ظرف هيدروليكي مزدوج ، البرج العلوي هو برج H8 ، البرج السفلي هو برج عالي الدقة لتحديد المواقع فقط للخيط. الإنتاجية هي 4-5 مرات من مخرطة بلد النفط العادي.
يمكن لجميع أنواع مخرطة البلاد النفطية الثلاثة تلبية متطلبات الدقة لمعيار API 5B.
4. آلة اختبار الهيدروستاتيكي
آلة اختبار الأنابيب الهيدروستاتيكية تعتمد طريقة ختم شعاعي متطورة ، والتي تتطلب ختم وجه نهائي بدون اتصال بالخيوط ، وتعتمد جهاز تحمل إسفين.
يمكن للواجهة بين الإنسان والآلة ونظام المراقبة في الوقت الحقيقي للكمبيوتر عرض منحنى الضغط والقيمة في الوقت الفعلي ، وتسجيل كل معلمة وحفظها بشكل تراكمي.
عند العمل ، قم بتعيين معلمات مختلفة (مثل رقم الأنبوب ، وقطر الأنبوب ، وسمك الجدار ، ودرجة الفولاذ ، والضغط ، ووقت الانتظار ، والتاريخ ، ورقم المشغل ، وما إلى ذلك) وفقًا لمعيار API ، ويدخل الأنبوب تلقائيًا إلى المعدات من خلال التخزين رف. ثم يبدأ الاختبار الهيدروستاتيكي تلقائيًا. بعد الوصول إلى الضغط المحدد ووقت الاحتفاظ بالضغط ، سيتم تفريغ الحمولة تلقائيًا وسيتم إرسال الأنبوب إلى رف التخزين. إذا كانت الأنابيب مؤهلة ، يتم إرسال الأنابيب التالية إلى آلة الاختبار ؛ إذا فشلت ، سيتم إعطاء إنذار مسموع ومرئي.
