يتكون خط إنتاج الفحم من منشار قرص CNC ، فرن تحريض التردد المتوسط الأوتوماتيكي ، آلة إزالة طلاء الأكسيد ، مكبس الحدادة ، آلة السفع بالخردق ، مخرطة CNC ، آلة الحفر ، مركز المعالجة ، آلة لحام بعقب ، آلة لحام مختلط وإخماد ، فرن تسخين ، إحكام تركيب آلة ، آلة التزييت والتجفيف ، إلخ.

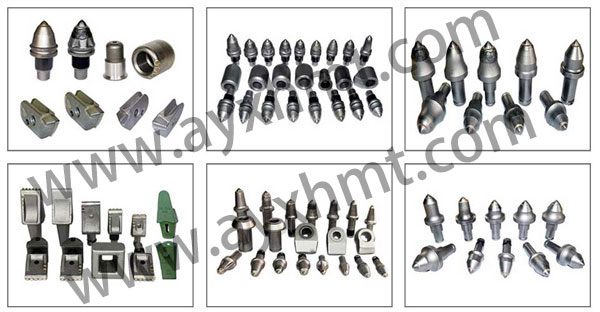

نطاق الإنتاج .I
إنتاجية .II
4 قطع / دقيقة ، فترتان / يوم ، 260 يوم عمل / سنة.
الإنتاجية في السنة 4 ×60 × 2 × 8 × 260 = 998400 قطعة

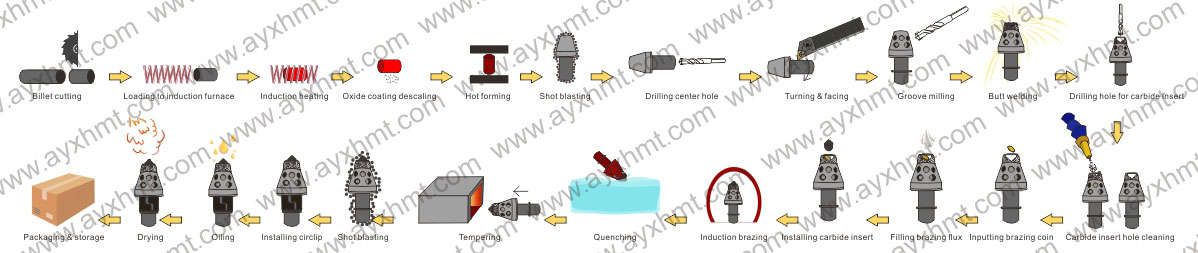

مخطط تدفق الإنتاج .III
وصف المعدات الرئيسية .IV
رأى القرص CNC
منشار قرص CNC يستخدم لقطع البليت الصلب بكفاءة ودقة. البليت الصلب المقطوع بمنشار القرص CNC لا يحتوي على منحدر تقريبًا ، وهو مناسب جدًا لمزيد من عمليات التشكيل ، خاصةً تشكيل الفحم عموديًا. البليت الصلب قطع من المنشار القرص CNC لديه خطأ الوزن القليل جدا ، والذي هو ضمان تزوير يموت مغلقة دون فلاش. إن كفاءة تشغيل منشار القرص CNC هي 5 مرات من منشار الفرقة التقليدي. يمكن لمشغل واحد تشغيل 4 مجموعات من منشار قرص CNC دون أي مشكلة ، بتكلفة أقل لليد العاملة.
التلقائي فرن الحث التردد المتوسط
يستخدم الفرن التعريفي للتردد الوسيط الأوتوماتيكي لتسخين البليت الصلب إلى درجة حرارة تزوير مطلوبة. تم تجهيز فرن الحث هذا بجرافة خطوة آلية ، يحتاج المشغل فقط إلى وضع قضبان الصلب في لودر الخطوة بكميات كبيرة. يقوم الجرافة ذات الخطوة الأوتوماتيكية برفع
البليت الفولاذي أفقياً إلى قناة التغذية ، فإن قضيب التغذية بالسلسلة أو الهوائية سيدفع البليت الصلب إلى ملف التعريفي. داخل ملف التعريفي ، يتم تسخين البليت الصلب إلى درجة حرارة تزوير مطلوبة.
تم تجهيز الفرن التعريفي مع ميزان الحرارة بالأشعة تحت الحمراء للكشف عن درجة حرارة البليت الصلب. برج التبريد من النوع المغلق يستخدم لتبريد كل من ملف التعريفي ومصدر طاقة التردد المتوسط.
تزوير الصحافة
يستخدم تزوير الصحافة لتشكيل الشكل الأساسي لاختيار الفحم. من أجل تقليل طلاء الأكسيد وتحسين جودة السطح ، يتم تطبيق تزوير دافئ في هذه العملية. السكتة الدماغية طويلة بما يكفي لتشكيل اختيار الفحم.
لا يمكن فقط توفير مكابس الحدادة ، ولكن أيضًا قوالب تزوير ومحطة رش الجرافيت معًا.
مخرطة CNC
يتم استخدام مخرطة CNC لتصنيع سطح فحم اختيار لتلبية متطلبات دقة التثبيت. تتبنى مخرطة CNC سريرًا أفقيًا قويًا وقابل للخدمة. قدم السرير عبارة عن هيكل صندوقي متكامل ، مصبوب من الحديد الزهر القياسي العالي (HT300) في وقت واحد ولديه ثبات جيد من خلال معالجة الشيخوخة الثانوية. يتميز صندوق المغزل بصلابة عالية ويمكنه التكيف مع معالجة القطع الثقيلة. كل زوج من سكة التوجيه الانزلاقية مغطى بحزام TSF الناعم ، مما يقلل بشكل كبير من معامل الاحتكاك ويحسن أداء استجابة الماكينة. يتم استخدام زوج لولبي كروي دقيق في المحور X والمحور Z لضمان دقة عالية للمعالجة ودقة تحديد المواقع والاحتفاظ بالدقة. يمتاز الذيل الخلفي بهيكل قوي لتحمل القطع الثقيلة وإصلاح الفحم.
الحث التلقائي مختلط والتبريد آلة
يتم استخدام آلة خلط وتسخين الحث الأوتوماتيكية في تحريك إطار التقاط الفحم ورأس الكربيد المعزز معًا ، ويتم استخدام الحرارة المتبقية من انتقاء الفحم بعد عملية اللحام لإخماد اختيار الفحم لتحقيق الصلابة المطلوبة.
تم تجهيز آلة الحث والتبريد الأوتوماتيكية بالناقلات المصنوعة من الفولاذ المقاوم للصدأ المقاوم للحرارة. يتم التقاط الفحم على المدرجات على الناقل ، حيث يقوم الناقل بإعادة توجيه اختيارات الفحم إلى ملف التعريفي لتسخينها إلى درجة حرارة النحاس المطلوبة. سوف يضغط قضيب الضغط لآلة خلط وتسخين الحث الأوتوماتيكية على رأس الكربيد لإطلاق الغاز أثناء عملية اللحام ، وبهذه الطريقة ، يمكن ضمان جودة اللحام.
بعد اللحام بالنحاس الأصفر ، لا تزال حرارة الفحم باقية ، وهو أكثر من كافٍ للتبريد. ثم يحرك الناقل الفحم يلتقط للأمام لبعض المسافة حتى تنخفض درجة الحرارة إلى درجة حرارة التبريد. ثم تكون درجة الحرارة مناسبة تمامًا للتسريب وتوجيهه بواسطة مقياس حرارة الأشعة تحت الحمراء ، يتحكم PLC في مناور لإزالة قطف الفحم من المدرجات ، ووضعه في حوض التبريد. بعد الانتهاء من عملية التبريد ، يتم الحصول على قطف الفحم من حوض التبريد بواسطة ناقل آخر.
العمليات بأكملها أعلاه أوتوماتيكية بالكامل ، يحتاج المشغل فقط إلى وضع اختيار الفحم على حامل الناقل ، مما يقلل بشكل كبير من تكلفة العمالة.
