الصلب المصاص قضبان الصلب والثانية المهر قضبان خط الإنتاج

تعتمد قضبان المصاصة الفولاذية وخط إنتاج قضبان الخيول الفولاذية على مكبس تزوير أفقي SM11-450 ، بما في ذلك فرن الحث المتوسط مع آلية التحميل والتغذية الأوتوماتيكية ، روبوت صناعي 6 محاور ، مكبس تزوير أفقي SM11-450 مع تركيب أفقي للقالب ، تحريض قطعة كاملة التبريد والتبريد الفرن ومخرطة CNC مع آلية التحميل التلقائي والتغذية.

I. نطاق الإنتاج

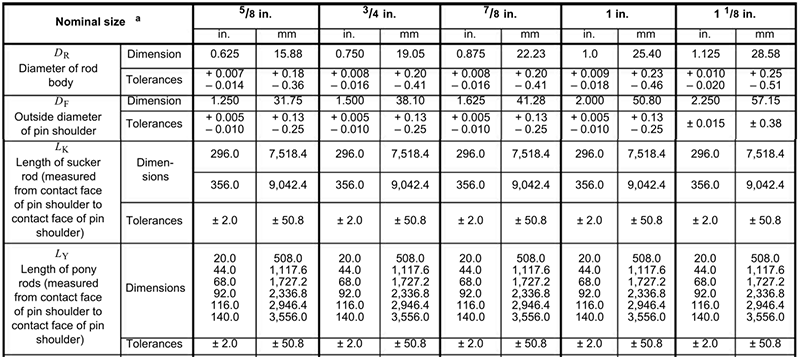

وفقًا لمعايير API 11B القياسية ، فإن الأبعاد والتفاوتات لقضبان مصاصة الفولاذ وقضبان المهر الفولاذية هي التالية:

الثاني . إنتاجية

4 سماعا / دقيقة، 2 التحولات / يوم، 260 يوم عمل / سنة.

الإنتاجية في السنة 4 × 0.5 ×60× 2 × 8 × 260 = 499200 جهاز كمبيوتر شخصى

ثالثا . مخطط تدفق الإنتاج

IV. وصف المعدات الرئيسية

1. فرن الحث التردد المتوسط

يعتمد خط الإنتاج هذا فرن تحريض التردد المتوسط مع جهاز التحميل والتفريغ الأوتوماتيكي.

يتم تخزين قضبان الصلب على مقعد التخزين ، وجهاز الدوران يحول قضيب الفولاذ إلى طاولة تغذية الأسطوانة ، ثم مخفض محركات الأقراص ذات التردد المتغير ، وأسطوانة محركات المخفض للتدوير من أجل جعل قضيب الصلب إلى الأمام. بعد إرسال نهاية قضيب الفولاذ إلى الحث لمسافة معينة ، تتوقف الأسطوانة عن الدوران.

فرن تسخين الحث مجهز بمجموعتين من المحاثات ، محث GTR40 لقضيب الماصة  "إلى " ، محث GTR50 لقضيب الماصة 3 "إلى ". يتم استخدام مقياس الحرارة بالأشعة تحت الحمراء البعيدة لمراقبة وقياس درجة حرارة تسخين قضيب المصاص في الوقت الفعلي.

إن فرن الحث مجهز ببرج تبريد من النوع المغلق مملوء بالماء النقي ، والذي يستخدم لتوفير مياه التبريد لكل من الطاقة المتوسطة والمحث. وسيلة تعميم التبريد تعمل في التداولات مغلقة، دون أي شوائب الأجنبية، والتي تضمن ليس فقط على نقاء المتوسطة التبريد، ولكن أيضا القضاء علىظاهرة التوسع داخل خط أنابيب.

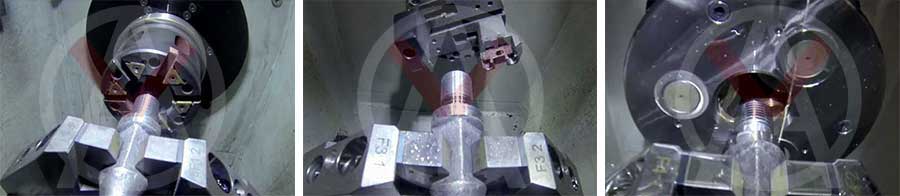

2. الصحافة تزوير الأفقي

مكبس الحدادة الأفقية الخاص بنا هو نوع من مكابس الحدادة الأفقية الحديثة مع التثبيت الأفقي للموت. ومن المعدات فكرة لالفزع قضيب مصاصة الصلب.

مكبس التزوير الأفقي هذا يمكن أن يحقق تزوير متعدد التجاويف ، وهو مناسب جداً لمضايقات قضيب المصاص. يمكن تحقيق جمع المواد ، وتشكيل مربع مفتاح الربط ، وتشكيل الكتف دبوس والتشذيب وامض بواسطة مجموعة واحدة فقط من الصحافة تزوير الأفقي مع التدفئة مرة واحدة ، والتي هي اقتصادية وفعالة.

من السهل جدًا تحقيق إنتاج مزعج أوتوماتيكي لقضيب المصاصة مع تثبيت روبوت الصناعة.

انها بسيطة لتثبيت وفاة وضبط يموت.

تي مكبس تزوير الأفقي لديه صلابة جيدة ، مع دقة ممتازة قصاصة قضيب مصاصة.

T انه SPM هو ما يصل الى 45 مرة / دقيقة، وبذلك إنتاجية عالية.

مخلب الصحافة مزعج الأفقي يعتمد الجمود واحد العائمة بنية كتلة مع الجمود الصغيرة، التي لديها ميزة لتوليد حرارة أقل، طويل الأنف العمل الإلكترونية وسهلة ليحل محل عقب هو ث اورن بها.

إن قوة التثبيت لمكبس الإزعاج لدينا هي 1.11 مرة من قوة الإزعاج ، مما يضمن أن الجزء المتبقي من قضبان الفولاذ مثبت بإحكام أثناء عملية الإزعاج.

 يمكن إزعاج جميع قضبان المصاصة الفولاذية الصلبة  "إلى  " من خلال مجموعة واحدة من مكابس التزوير الأفقية بأشكال مختلفة.

3. معدات معالجة التدفئة

يعتمد خط الإنتاج معدات المعالجة الحرارية ذات التردد المتوسط مع جهاز التغذية والتفريغ الأوتوماتيكي.

يتم تخزين قضبان المصاص على مقعد التخزين ، وجهاز الدوران يحول قضيب المصاصة إلى طاولة تغذية الأسطوانة. يتكون أسطوانة نقل التغذية من أسطوانة على شكل V يتم وضعها بزاوية معينة بحيث تجعل قضيب المصاص يتحرك للأمام مع تدوير. يتم إرسال قضيب مصاصة إلى أول محث بواسطة جهاز تغذية الأسطوانة للتدفئة حتى درجة حرارة معينة. المحث الثاني هو تتبع المحث الذي هو خاص لتعويض درجة الحرارة لنهاية مزعج من قضيب مصاصة. بعد خروج الطرف المقلوب من قضيب الماصة من الحث الأول ، يتحرك محث التعقب مع الطرف المقلوب لقضيب الماصة لتسخين الطرف المقلوب لقضيب الماصة الذي يجعل درجة حرارة كل جزء من قضيب الماصة ثابتة. أرسل أسطوانة الناقل قضيب المصاص إلى غلاف الماء للتبريد. أرسلت الأسطوانة الناقلة قضيب المصاص إلى الحث الثالث من أجل التخفيف عندما ينتهي قضيب المصاصة من التبريد. يستخدم مغو الثالث للحفاظ على درجة الحرارة. أخيرًا ، يتم نقل قضيب المصاص بواسطة بكرة ناقل إلى سرير التبريد.

يتم التحكم في عملية المعالجة الكاملة للحرارة من تبريد وتلطيف قضبان المصاص (التحميل ، النقل ، التدفئة ، التغذية ، النقل ، التفريغ ، إلخ) تلقائيًا بواسطة الكمبيوتر الشخصي الصناعي.

الكمبيوتر في وضع التحكم الأساسي في مجموعة كاملة من معدات المعالجة الحرارية. يصدر الكمبيوتر أمرًا متوافقًا مع مزود الطاقة بعد الحساب والتحليل الشامل لإشارة درجة الحرارة التي تم جمعها والتي تجعل طاقة مصدر الطاقة متوافقة مع الطاقة. يتم تسجيل تاريخ الإنتاج والوقت ودرجة حرارة التدفئة وتخزينها في الوقت الحقيقي ويمكن توصيلها بانتظام إلى مستوى الإدارة.

إعلان معدات المعالجة الحرارية يختار مقياس الحرارة بالأشعة تحت الحمراء البعيدة. دقة قياس درجة الحرارة هي ± 0.3٪ ± 1 ° C من القيمة المقاسة.

4. CNC مخرطة

يعتمد خط إنتاج مصاصة قضيب مخرطة CNC كاملة مع جهاز التغذية والتفريغ التلقائي.

يتم تخزين قضيب مصاصة على مقعد التخزين ، بدوره الجهاز يحول قضيب مصاصة في ناقل بكرة التغذية ， ثم المخفض محركات محركات التردد المتغير ، المخفض دفع الأسطوانة لتدوير من أجل جعل قضيب مصاصة إلى الأمام. بعد إرسال نهاية قضيب المصاص إلى مخرطة CNC عبر فتحة المغزل لمسافة معينة ، تتوقف الأسطوانة عن الدوران.

مخرطة CNC مجهزة بنظام FANUC CNC ومحرك مؤازر.
