La línea de producción de tubos con distorsión externa API 5CT está compuesta por un horno de calentamiento por inducción, un dispositivo automático de alimentación y descarga, una prensa hidráulica de distorsión, una máquina de prueba de mandril de deriva, una línea de tratamiento térmico de tubos, una máquina de enderezado hidráulico, un torno de aceite, una máquina de prueba hidrostática, una conexión de acoplamiento de tubería Máquina, máquina de recubrimiento, máquina de codificación de color, etc.
I. Gama de productos

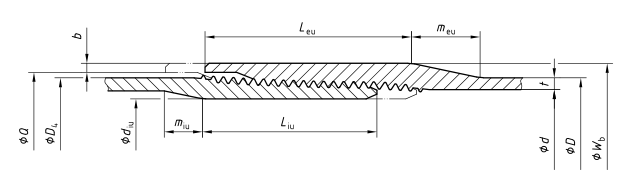

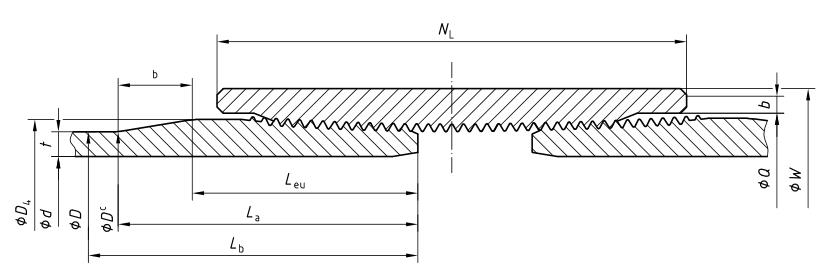

1. Dibujo de la tubería externa trastornada y la tubería de unión integral
Tubo externo trastornado
Tubo de unión integral

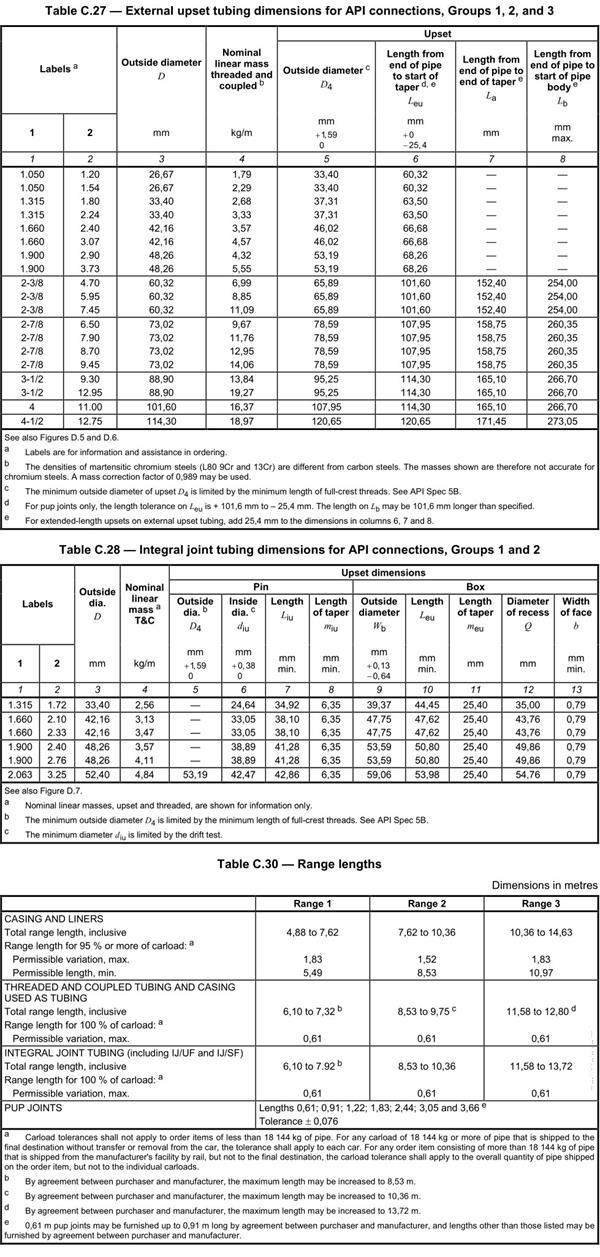

2. Dimensión de la tubería externa alterada y la tubería de unión integral
3. Material del tubo
H40, J55, L80, N80, C90, T95 y P110.
II. Productividad
1 pieza / min, 2 turnos / día, 260 días hábiles / año.
Productividad por año 1 × 60 × 2 × 8 × 260 = 249600 piezas
III. Descripción del equipo clave
1. Prensa hidráulica
La prensa hidráulica de volteo elegida para esta producción tiene suficiente capacidad para volcar los tubos mínimo y máximo de
"a
" (de 60,3 mm a 114,3 mm).
Se colocan 2 juegos de prensas hidráulicas al mismo tiempo, se usa un juego de prensas hidráulicas para terminar el enganche en un extremo de la tubería, otro juego de prensas hidráulicas se altera en otro extremo de la tubería, lo que aumenta enormemente la productividad y la eficiencia.
Todos los procesos molestos, desde la carga del tubo, el transporte del tubo, la alimentación, el calentamiento por inducción, la sujeción de la matriz, la alteración, el enfriamiento y la lubricación, son totalmente automáticos.
2. Máquina de prueba de mandril de deriva
Después de la molestia, la prueba del mandril de deriva debe realizarse de acuerdo con el estándar API 5CT.

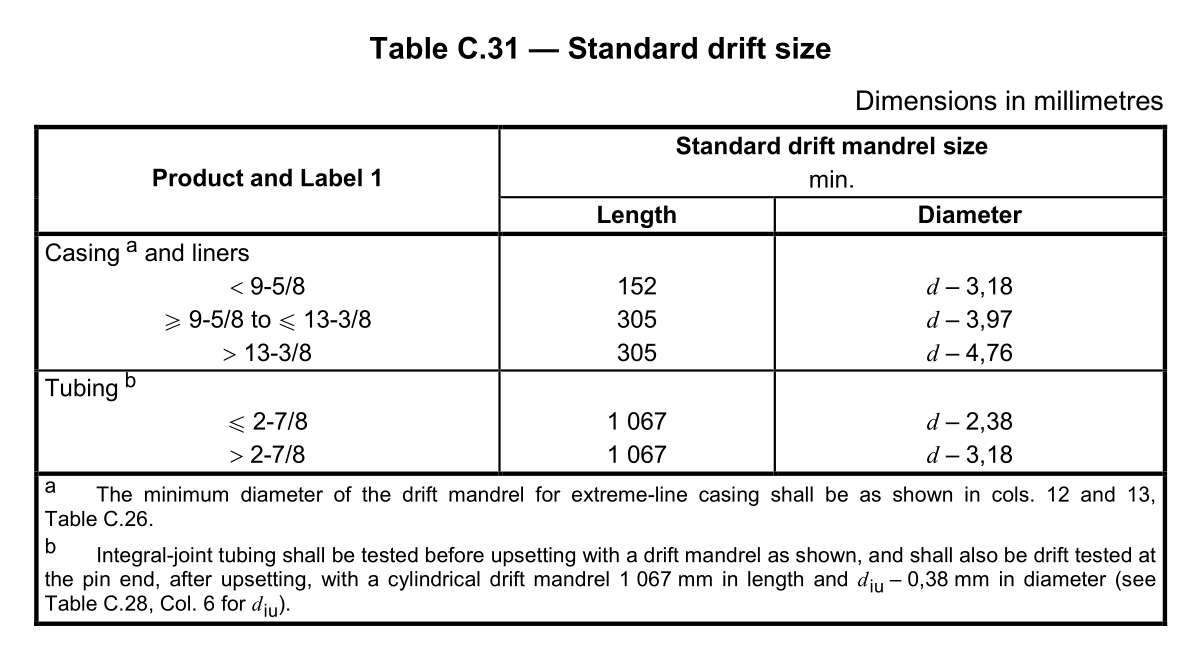

Esta máquina de prueba de mandril de deriva es un equipo especial para la inspección de calidad del diámetro de tuberías de aceite. Adopta un medidor de diámetro estándar para probar la cilindricidad y la rectitud de la tubería de aceite. La máquina de prueba de mandril de deriva de tubos de aceite cumple con los requisitos de la Tabla C.31 - Tamaño de deriva estándar en el estándar API SPEC 5CT.
3. Torno petrolero
Nuestra empresa puede suministrar torno de campo plano de aceite CNC de lecho plano económico, torno de campo de aceite CNC de lecho inclinado moderado y torno de campo de aceite CNC de alto rendimiento.
El torno de campo de aceite CNC de cama plana de tipo económico está equipado con mandriles neumáticos dobles, torreta eléctrica V4, sistema CNC SINUMERIK808D o Fanuc 0i-TF.
El torno de campo de aceite CNC de lecho inclinado moderado está equipado con mandriles hidráulicos dobles, torreta hidráulica H8, sistema CNC Fanuc 0i-TF.
El torno de aceite CNC de alto rendimiento está equipado con un motor de husillo de CC con gran toque, mandriles hidráulicos dobles, la torreta superior es la torreta H8, la torreta inferior es la torreta de precisión de alto posicionamiento solo para roscar. La productividad es de 4 a 5 veces mayor que la del torno petrolero ordinario.
Los 3 tipos de torno de campo petrolífero pueden cumplir los requisitos de precisión del estándar API 5B.
4. Máquina de prueba hidrostática
La máquina de prueba hidrostática de tubos adopta un método avanzado de sellado radial, que requiere sellado de la cara final sin conexión de rosca, y adopta un dispositivo de rodamiento de cuña.
La interfaz hombre-máquina y el sistema de monitoreo en tiempo real de la computadora pueden mostrar la curva de presión y el valor en tiempo real, y registrar y guardar de forma acumulativa cada parámetro.
Al trabajar, establezca varios parámetros (como el número de tubería, el diámetro de la tubería, el grosor de la pared, el grado de acero, la presión, el tiempo de mantenimiento, la fecha, el número de operador, etc.) de acuerdo con el estándar API, y la tubería ingresa automáticamente al equipo a través del almacenamiento estante. Luego, la prueba hidrostática se inicia automáticamente. Después de alcanzar la presión establecida y el tiempo de retención de presión, la carga se descargará automáticamente y el tubo se enviará al estante de almacenamiento. Si la tubería está calificada, la siguiente tubería se envía a la máquina de prueba; Si falla, se emitirá una alarma audible y visual.
