Jalur Produksi Pipa Bor API 5DP

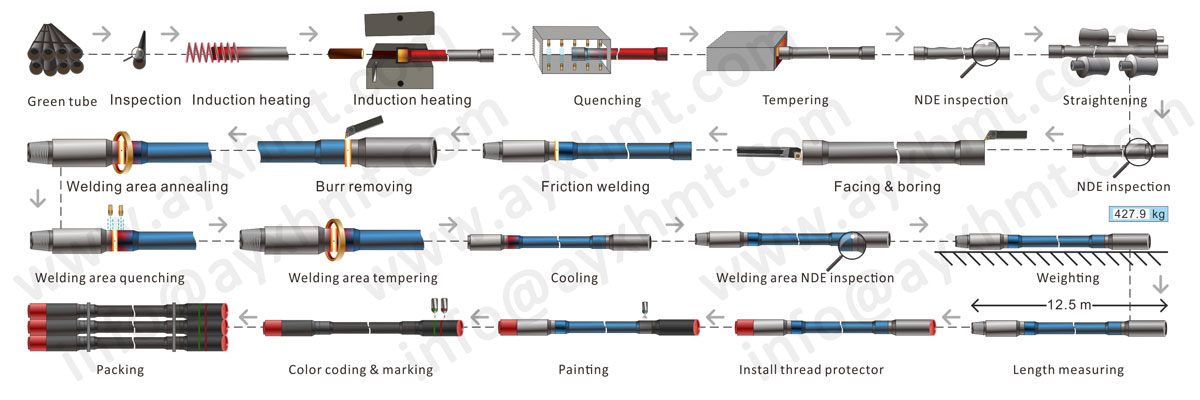

Lini produksi pipa bor 5DP API terdiri dari tungku pemanas induksi, makan otomatis dan perangkat pelepasan, pers yang mengecewakan hidraulik, mesin uji melayang mandrel, jalur pipa perlakuan panas pipa bor, mesin pelurus hidrolik, mesin bubut negara minyak, mesin las gesekan, area pengelasan perlakuan panas garis, mesin lukis, mesin pengukur panjang & dan berat serta kode warna & mesin penandaan, dll.

I. Berbagai produk

Kisaran diameter pipa bor: dari 60,3 mm hingga 168,3 mm (dari ” untuk ”)

Tingkat baja: E75, X95, G105 dan S135

Formulir menjengkelkan: UE, IU dan IEU.

II. Produktifitas

0,5 potong / menit, 2 shift / hari, 260 hari kerja / tahun.

Produktivitas per tahun 0,5 × 2 × 8 × 260 = 2080 pcs


III. Deskripsi peralatan utama

1. Hidrolik mengecewakan pers

Hidrolik mengecewakan pers dipilih untuk produksi ini memiliki kapasitas yang cukup untuk mengganggu tabung tubuh minimum dan maksimum dari ” untuk ” (dari 60,3 mm menjadi 168,3 mm).

2 set pengepresan hidrolik ditempatkan bersamaan, satu set pengepresan hidrolik digunakan untuk menyelesaikan kekesalan pada satu ujung tabung, satu set pengepresan hidrolik yang digunakan mengacaukan ujung lain dari tubing tabung, yang sangat meningkatkan produktivitas dan efisiensi.

Seluruh proses menjengkelkan, dari termasuk memuat tabung, menyampaikan tabung, makan, pemanasan induksi, menjepit mati, menjengkelkan, mati pendinginan dan pelumasan mati, sepenuhnya otomatis.


2. Mesin uji melayang mandrel

Setelah mengecewakan, pengujian mandrel drift harus dilakukan sesuai dengan standar API 5DP.

Mesin uji drift mandrel ini adalah peralatan khusus untuk inspeksi kualitas diameter pipa minyak. Ini mengadopsi pengukur diameter standar untuk menguji silindrisitas dan kelurusan tubuh tabung setelah menjengkelkan.


3. Bubut negara minyak

Perusahaan kami dapat menyediakan jenis ekonomi flat bed CNC negara minyak bubut, tidur miring moderat CNC negara minyak bubut dan kinerja tinggi CNC negara minyak bubut.

Jenis datar tidur ekonomi CNC bubut negara minyak dilengkapi dengan chuck pneumatik ganda, menara listrik V4, SINUMERIK808D atau sistem Fanuc 0i-TF CNC.

Mesin bubut CNC oil country slant bed dilengkapi dengan chuck hidraulik ganda, turret hidrolik H8, sistem CNC Fanuc 0i-TF.

Semua 2 jenis mesin bubut negara minyak dapat digunakan untuk menghadap dan membosankan ke tubuh tabung setelah menjengkelkan.


4. Mesin las gesekan hidrolik

Mesin las gesekan hidrolik dapat mewujudkan tabung tubuh makan otomatis, pengelasan gesekan, di dalam dan di luar menghapus manik, bor pipa debit setelah pengelasan. Penghapusan manik pengelasan dalam diwujudkan dengan pukulan internal, penghapusan manik pengelasan luar dilakukan dengan alat pemotong. Tindakan peralatan konsisten, akurat, dan bagian pengelasan benda kerja dilas pada permukaan kontak penuh, orientasi aksial dan radial akurat.

Kelas pertama dan kedua dari gesekan dan gangguan dikendalikan oleh waktu, dan parameter waktu dapat diatur atau diubah oleh PLC dan layar sentuh, yang nyaman untuk mengubah standar dan mewujudkan pengelasan otomatis saat mengelas berbagai jenis benda kerja.

Dalam proses pengelasan, kecepatan spindel, tekanan aksial, perpindahan slide, kurva arus motor spindel, status data dan sakelar dapat ditampilkan secara real time.

5. Garis perlakuan panas area pengelasan

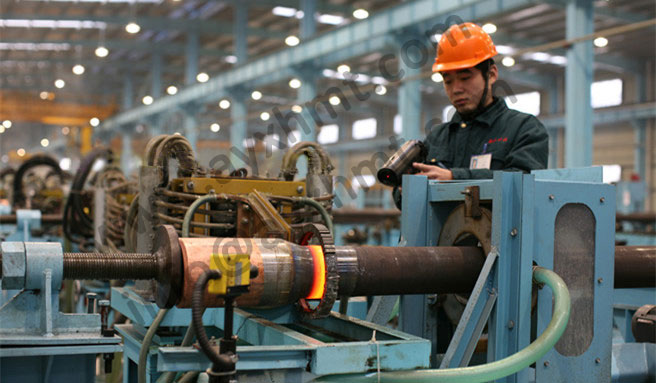

Frekuensi induksi menengah tungku digunakan untuk memanaskan area pengelasan pipa bor ke suhu anil untuk menghilangkan stres pengelasan. Setelah itu, area pengelasan dipanaskan sampai suhu pendinginan, kemudian air disemprotkan ke area pengelasan untuk pendinginan. Akhirnya, area pengelasan dipanaskan hingga suhu temper dan disimpan dalam suhu ini selama beberapa waktu.

Kumparan induksi memiliki fungsi penyesuaian posisi (atas dan bawah, kiri dan kanan, depan dan belakang) untuk memastikan posisi pemanasan yang akurat.

Selama proses pemanasan, pipa bor diputar pada konveyor pipa untuk memastikan suhu yang sama.
