API 5CT Line Produksi Tubing

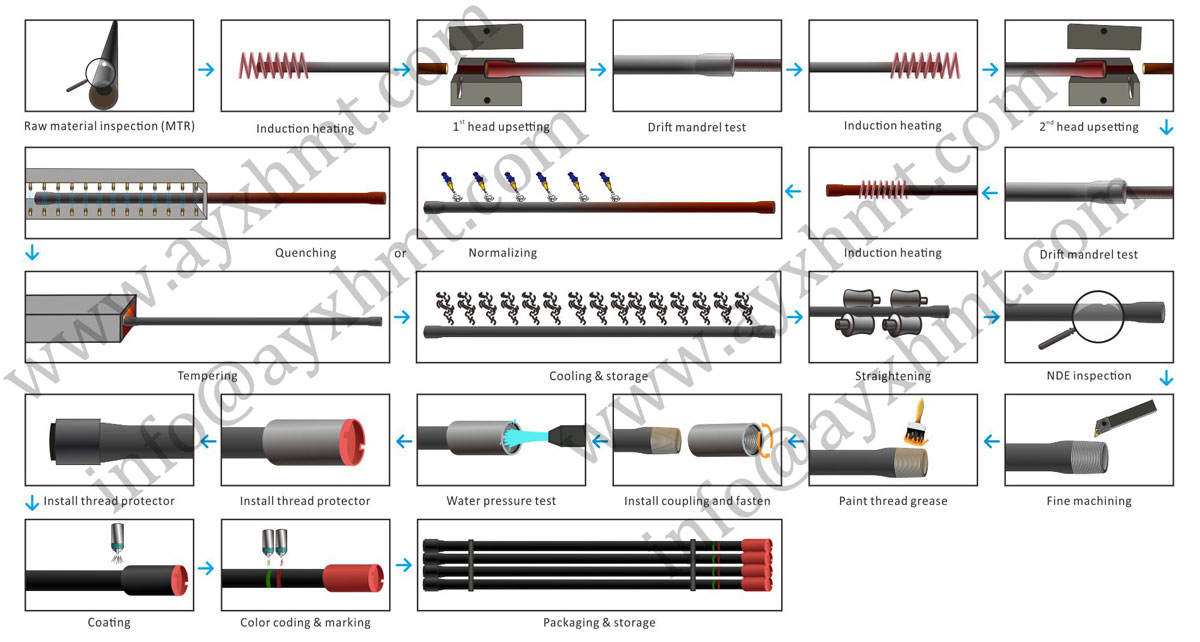

Lini produksi pipa tubing eksternal API 5CT terdiri dari tungku pemanas induksi, perangkat makan dan pemakaian otomatis, mesin press hidrolik yang menjengkelkan, mesin uji drift mandrel, jalur perawatan pipa tubing, mesin pelurusan hidraulik, mesin bubut negara minyak, mesin uji hidrostatik, fitting pipa kopling mesin, mesin pelapis, mesin kode warna, dll.

I. Berbagai produk

1. Menggambar tubing eksternal-marah dan tubing integral-sendi

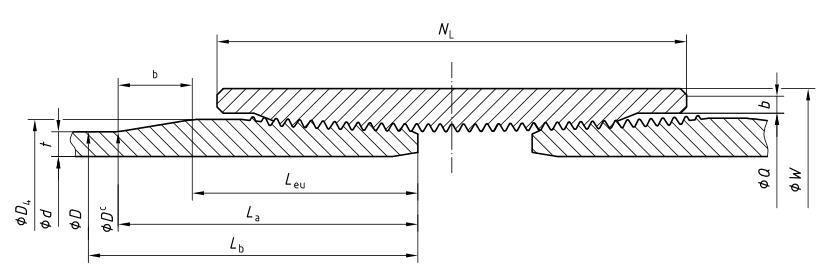

Tubing kesal eksternal

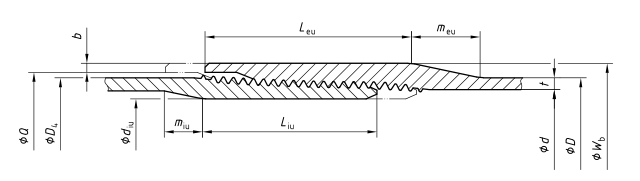

Tubing integral-sendi


2. Dimensi tubing eksternal-marah dan tubing integral-sendi

3. Bahan tubing

H40, J55, L80, N80, C90, T95 dan P110.


II. Produktifitas

1 buah / menit, 2 shift / hari, 260 hari kerja / tahun.

Produktivitas per tahun 1 × 60 × 2 × 8 × 260 = 249600 pcs

III. Deskripsi peralatan utama

1. Hidrolik mengecewakan pers

Hidrolik mengecewakan pers dipilih untuk produksi ini memiliki kapasitas yang cukup untuk mengganggu tabung minimum dan maksimum dari  "sampai"  (dari 60,3 mm menjadi 114,3 mm).


2 set pengepresan hidrolik ditempatkan bersamaan, satu set pengepresan hidrolik digunakan untuk menyelesaikan kekesalan ke satu ujung tubing, satu set pengepresan hidrolik yang digunakan mengacaukan ujung lain tubing, yang sangat meningkatkan produktivitas dan efisiensi.

Seluruh proses menjengkelkan, dari termasuk memuat tabung, menyampaikan tabung, makan, pemanasan induksi, menjepit mati, menjengkelkan, mati pendinginan dan pelumasan mati, sepenuhnya otomatis.

2. Mesin uji melayang mandrel

Setelah mengecewakan, pengujian mandrel drift harus dilakukan sesuai dengan standar API 5CT.

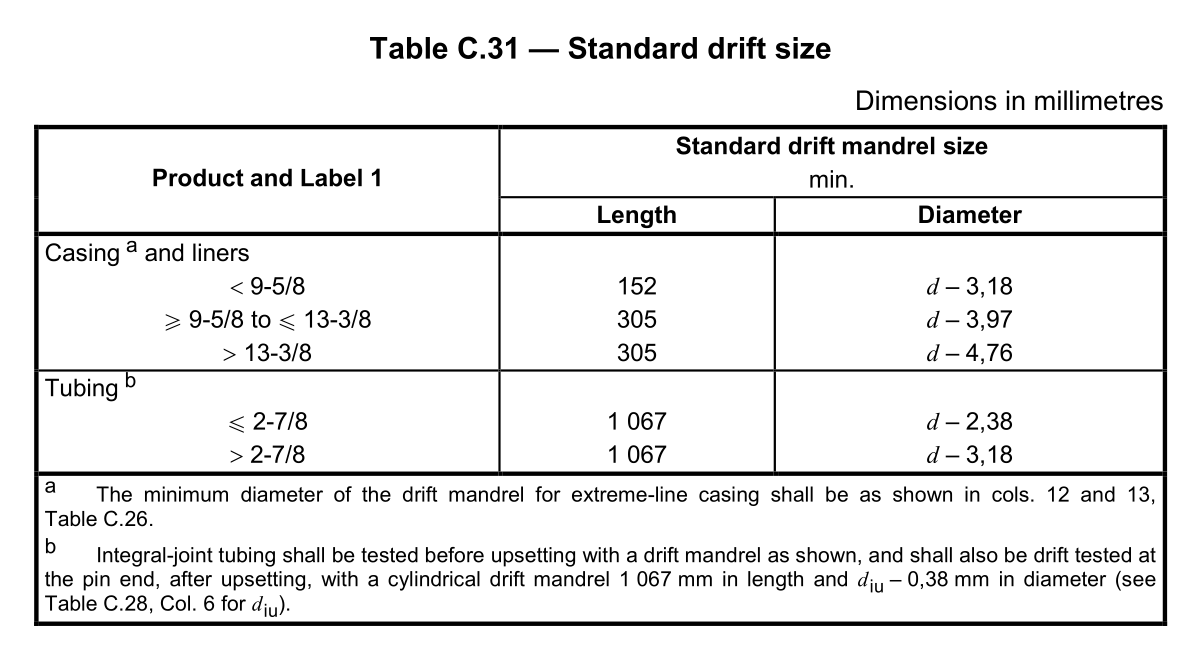

Mesin uji drift mandrel ini adalah peralatan khusus untuk inspeksi kualitas diameter pipa minyak. Ini mengadopsi pengukur diameter standar untuk menguji silindrisitas dan kelurusan pipa minyak. Mesin uji mandrel drift tabung minyak memenuhi persyaratan Tabel C.31 - Ukuran drift standar dalam standar API SPEC 5CT.

3. Bubut negara minyak

Perusahaan kami dapat menyediakan jenis ekonomi flat bed CNC negara minyak bubut, tidur miring moderat CNC negara minyak bubut dan kinerja tinggi CNC negara minyak bubut.

Jenis datar tidur ekonomi CNC bubut negara minyak dilengkapi dengan chuck pneumatik ganda, menara listrik V4, SINUMERIK808D atau sistem Fanuc 0i-TF CNC.

Mesin bubut country slate bed miring CNC oil dilengkapi dengan chuck hidraulik ganda, turret hidrolik H8, sistem Fanuc 0i-TF CNC.

Mesin bubut negara minyak CNC kinerja tinggi dilengkapi dengan motor DC spindle dengan toque besar, chuck hidraulik ganda, turret atas adalah H8 turret, turret bawah adalah turret presisi posisi tinggi hanya untuk threading. Produktivitasnya 4-5 kali lipat dari bubut negara minyak biasa.

Ketiga jenis bubut negara minyak dapat memenuhi persyaratan presisi standar API 5B.

4. Mesin uji hidrostatik

Mesin uji hidrostatik tabung mengadopsi metode penyegelan radial canggih, yang membutuhkan penyegelan ujung wajah tanpa sambungan benang, dan mengadopsi perangkat bantalan irisan.

Antarmuka manusia-mesin dan sistem pemantauan waktu nyata komputer dapat menampilkan kurva tekanan dan nilai secara waktu nyata, dan secara kumulatif merekam dan menyimpan setiap parameter.

Saat bekerja, atur berbagai parameter (seperti nomor pipa, diameter pipa, ketebalan dinding, kelas baja, tekanan, waktu penahanan, tanggal, nomor operator, dll.) Sesuai dengan standar API, dan tabung secara otomatis memasuki peralatan melalui penyimpanan. rak. Kemudian pengujian hidrostatik dimulai secara otomatis. Setelah mencapai tekanan yang ditetapkan dan waktu penahanan tekanan, beban akan diturunkan secara otomatis dan tabung akan dikirim ke rak penyimpanan. Jika tabung memenuhi syarat, tabung berikutnya dikirim ke mesin uji; jika gagal, alarm suara dan visual akan diberikan.
