Batang Pengisap Baja dan Lini Produksi Batang Pony Baja

Baja batang pengisap dan lini produksi batang baja pony didasarkan pada SM11-450 horisontal penempaan pers, termasuk tungku induksi menengah dengan mekanisme pemuatan dan pemberian makan otomatis, robot industri 6-sumbu, SM11-450 penempaan penekan horisontal dengan pemasangan dadu horizontal, seluruh bagian induksi quenching dan tempering furnace dan bubut CNC dengan mekanisme pemuatan dan pemberian makan otomatis.

I. Kisaran produksi

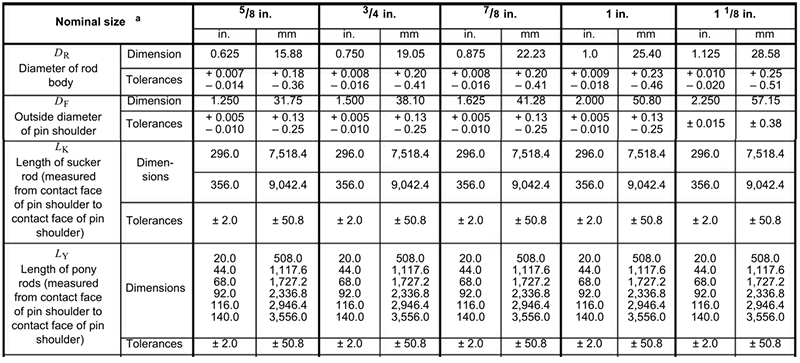

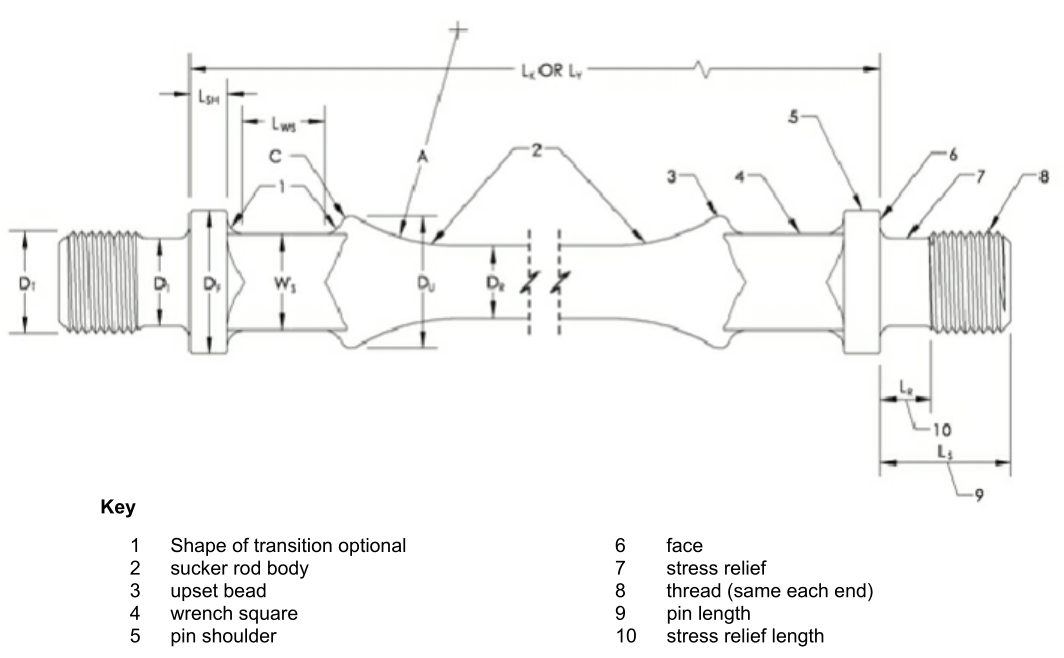

Menurut API 11B standar, dimensi dan toleransi untuk batang pengisap baja dan batang kuda poni baja adalah sebagai berikut:

II. Produktifitas

4 kepala / menit, 2 shift / hari, 260 hari kerja / tahun.
Produktivitas per tahun 4 × 0,5 × 60 × 2 × 8 × 260 = 499200 pcs


III. Diagram alir produksi

IV. Deskripsi peralatan utama

1. Tungku induksi frekuensi menengah

Lini produksi ini mengadopsi tungku induksi frekuensi menengah dengan perangkat pemuatan dan pemakaian otomatis.

Batang baja disimpan di bangku penyimpanan, perangkat omset mengubah batang baja menjadi meja rol pengumpanan, kemudian motor penggerak frekuensi variabel, peredam mendorong rol untuk berputar agar membuat batang baja maju. Setelah ujung batang baja dikirim ke induktor untuk jarak tertentu, roller berhenti berputar.


Tungku pemanas induksi dilengkapi dengan 2 set induktor, induktor GTR40 untuk batang pengisap  “hingga ”, induktor GTR50 untuk batang pengisap  ”hingga ”. Termometer inframerah-jauh digunakan untuk memantau dan mengukur suhu pemanasan batang pengisap secara real time.


Tungku induksi dilengkapi dengan menara pendingin tipe tertutup yang diisi dengan air murni, yang digunakan untuk menyediakan air pendingin untuk tenaga menengah dan induktor. Media pendingin yang bersirkulasi bekerja dalam sirkulasi tertutup, tanpa kotoran asing, yang tidak hanya memastikan kemurnian media pendingin, tetapi juga menghilangkan fenomena penskalaan di dalam pipa.


2. Tekan penempaan horisontal

Press forging horizontal kami adalah semacam press forging horizontal modern dengan pemasangan dies horisontal. Ini adalah peralatan ide untuk menjengkelkan pengisap baja.

Press forging horisontal ini dapat mewujudkan forging multi-rongga, yang cukup nyaman untuk menjengkelkan pengisap batang. Pengumpulan material, pembentukan kunci pas persegi, pembentukan bahu pin, dan pemangkasan lampu kilat dapat dicapai hanya dengan satu set penempaan horizontal dengan satu kali pemanasan, yang ekonomis dan efisien.

Sangat mudah untuk mewujudkan penghisap otomatis yang mengganggu produksi dengan pemasangan robot industri.

Mudah untuk menginstal dies dan menyesuaikan dies.

Press forging horizontal ini memiliki kekakuan yang baik, dengan batang pengisap yang sangat baik dan presisi yang mengecewakan.

SPM hingga 45 kali / menit, membawa produktivitas tinggi.

Kopling dari pers yang menjengkelkan secara horizontal mengadopsi struktur balok mengambang inersia tunggal dengan inersia kecil, yang memiliki keuntungan menghasilkan lebih sedikit panas, masa kerja yang panjang dan mudah diganti setelah aus.

Kekuatan penjepit dari pers yang mengecewakan kami adalah 1,11 kali dari gaya yang mengganggu, yang memastikan bagian baja tetap dijepit dengan aman selama proses menjengkelkan.


Semua batang pengisap baja padat  ”hingga ”. dapat dipasang kembali oleh satu set penempaan tempa horizontal dengan berbagai die.


3. Peralatan perawatan pemanas

Lini produksi mengadopsi peralatan perlakuan panas frekuensi Menengah dengan perangkat makan dan pemakaian otomatis.

Batang pengisap disimpan di bangku penyimpanan, perangkat omset mengubah batang pengisap ke meja rol pengumpanan. Roller pengangkut pakan terdiri dari roller berbentuk V yang ditempatkan pada sudut tertentu sehingga membuat batang pengisap bergerak maju dengan memutar. Batang pengisap dikirim ke induktor pertama oleh alat pengumpan rol untuk memanaskan sampai suhu tertentu. Induktor kedua adalah pelacakan induktor yang khusus untuk mengkompensasi suhu untuk ujung batang pengisap yang mengecewakan. Setelah ujung batang pengisap yang mengganggu keluar dari induktor pertama, induktor pelacakan bergerak bersama dengan ujung batang pengisap yang mengganggu untuk memanaskan ujung batang pengisap yang membuat suhu setiap bagian batang pengisap konsisten. Roller conveyor mengirim batang pengisap ke jaket air untuk pendinginan. Roller conveyor mengirim batang pengisap ke induktor ketiga untuk tempering ketika batang pengisap selesai pendinginan. Induktor ketiga digunakan untuk menjaga suhu. Terakhir, batang pengisap mentransmisikan dengan conveyor roller ke cooling bed.

Seluruh proses perlakuan panas pendinginan batang pengisap dan tempering (memuat, menyampaikan, pemanasan, makan, transmisi, pemakaian, dll.) Secara otomatis dikendalikan oleh Komputer Pribadi Industri.

Komputer berada dalam posisi kontrol inti di seluruh rangkaian peralatan perlakuan panas. Komputer mengeluarkan perintah yang sesuai dengan catu daya setelah perhitungan dan analisis komprehensif dari sinyal suhu yang dikumpulkan yang membuat catu daya menghasilkan daya yang sesuai. Tanggal produksi, waktu dan suhu pemanasan dicatat dan disimpan dalam waktu nyata dan dapat secara teratur dikirim ke tingkat manajemen.

Peralatan perlakuan panas mengadopsi termometer inframerah-jauh. Akurasi pengukuran suhu adalah ± 0,3% ± 1 ° C dari nilai yang diukur.

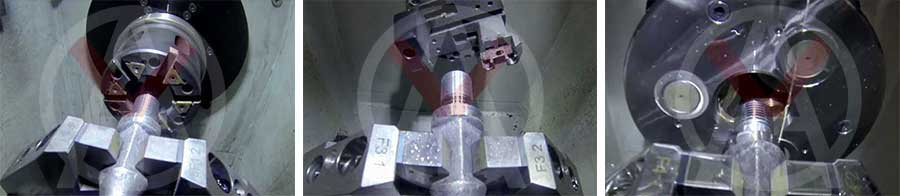

4. Bubut CNC

Lini produksi batang pengisap mengadopsi CNC bubut lengkap dengan makan otomatis dan perangkat pemakaian.

Batang pengisap disimpan di bangku penyimpanan, pergantian perangkat mengubah batang pengisap menjadi conveyor roller pengumpanan ， kemudian motor frekuensi variabel drive peredam, peredam drive rol untuk memutar untuk membuat batang pengisap maju. Setelah ujung batang pengisap dikirim ke mesin bubut CNC melalui lubang spindel untuk jarak tertentu, roller berhenti berputar.

Bubut CNC dilengkapi dengan sistem CNC FANUC dan motor servo.
