Mesin bubut konvensional kecil

Tempat tidur, alas, penyangga, dan headstock semuanya terbuat dari coran dengan kekakuan tinggi. Setelah dua kali perawatan penuaan, stres internal dihilangkan, stabilitas dan kekuatan sangat meningkat. Permukaan jalur pemandu memiliki kekakuan tinggi dan ketahanan getaran yang kuat. Permukaan jalur pemandu dipadamkan dengan perangkat quenching frekuensi menengah dan ground presisi. Jadi ketepatannya tahan lama.

PERMINTAAN UNDUH

Deskripsi Parameter VideoProduksi

Pengecoran kekakuan tinggi
Bed, base, support and headstock are all made of high rigidity castings. After twice aging treatment, internal stress is eliminated, stability and strength are greatly improved. The surface of the guideway has high rigidity and ketahanan getaran yang kuat Permukaan jalur pemandu dipadamkan dengan perangkat quenching frekuensi menengah dan ground presisi. Jadi presisi tahan lama.

Spindel independen
Rentang kecepatan tinggi, struktur sederhana, kebisingan rendah dan presisi tinggi.

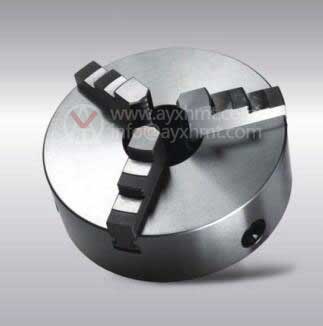

Perangkat penjepit
Mesin bubut konvensional kecil dipasang dengan chuck self-centering 3 rahang.

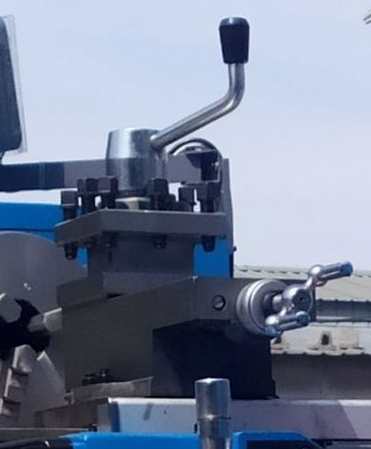

Alat pos
Kecepatan penggantian tool yang cepat, sesuai untuk pemotongan benda kerja kecil dan mudah untuk perawatan.

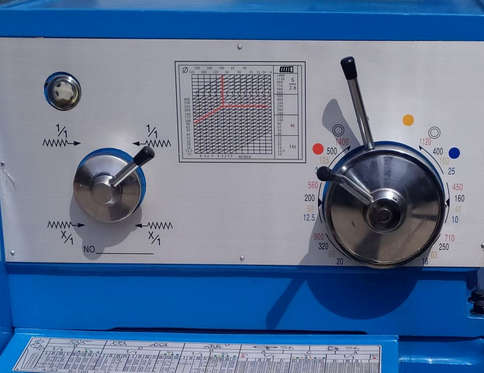

Makan

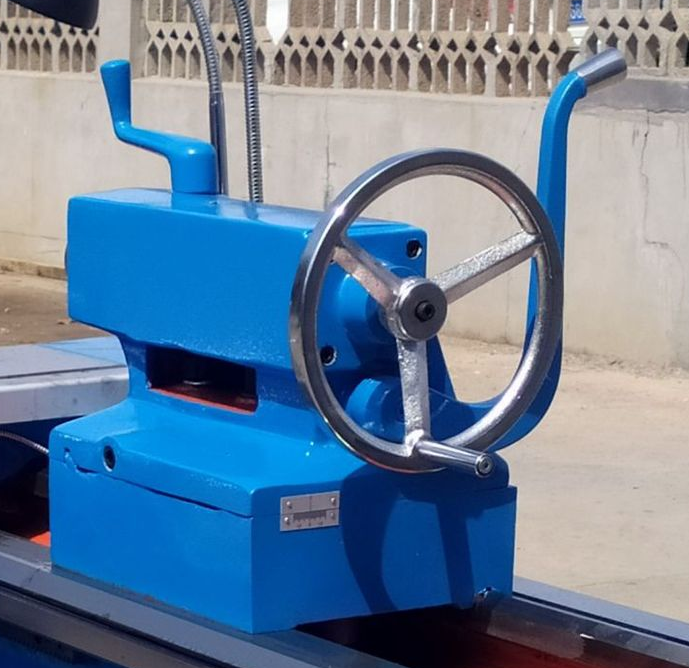

Stok ekor
Stok ekor manual untuk pemotongan benda kerja yang panjang.

fitur

● Tempat tidur bubut kami terbuat dari besi cor berkekuatan tinggi, dan dirawat dengan perawatan penuaan yang lama, sehingga presisi yang baik dan tahan lama.

● Diameter lubang spindel φ52 / φ80 / φ104 mm.

● Ada outlet chip miring di tempat tidur bubut kami, mudah untuk melepas chip.

● Panduan mesin bubut kami dipadamkan dengan perangkat quenching induksi, ketebalan lapisan yang diperkeras 2-3mm, kekerasan 52 HRC.

● DRO, toolpost ganti cepat, attachment grinding, power head milling, tailstock berputar, tailstock bermotor adalah untuk opsi.

Barang

Unit

CD6132

CD6136

CD6140

CQ6140

CQ6240

CQ6150

CQ6250

CQ6161

CQ6261

CQ6166

CQ6266

Kapasitas

Berayun di atas tempat tidur

φ320

φ360

φ400

400

500

610

660

Berayun di atas gerbong

φ180

φ200

φ240

φ210

φ300

φ370

φ400

Ayunkan celah

630

720

830

880

Panjang benda kerja maksimal

750/1000

1000/2000/3000

Panjang belok maksimum

600/850

850/1850/2850

Rentang pedoman

312

400

Poros

Jenis hidung spindle

C6/D8

C6/D8/D8

Spindel lancip

MT6

MT6/
Φ90 1:20

MT6/
Φ90 1:20
Φ113 1:20

Lubang spindel

φ52

φ52/80

φ52/80/105

Jumlah kecepatan spindel

Rentang kecepatan spindel

r/min

30-1600

16-1400

Tempat alat

Penampang shank alat

20×20

25×25

Jenis alat pos

Stroke maksimum dari pos alat atas

140

Makan

Jumlah pemberian makan longitudinal

mm/r

44; 0.039-1.05

Jumlah pemberian makan melintang

mm/r

44; 0.019-0.52

Tidak dan berdering benang metrik

25; 0.5-20

44; 1-192

Tidak dan berdering benang inci

TPI

35; 80-1.75

21; 24-2

Tidak dan berdering benang modulus

24; 0.25-10

39; 0.25-48

Tidak dan berdering dari benang pitch berdiameter

30; 160-3.5

37; 1-96

Stok ekor

Diameter bulu ayam stok ekor

Stok bulu ayam ekor lancip

MT4

MT5

Stok bulu ayam ekor efektif

100

150

Lainnya

Tenaga motor utama

7.5

Lebar × tinggi

970×1220

970×1250

970×1280

1000×1267

1037×1312

1081×1367

1106×1392

Panjangnya

1940/2180

2650/3650/4800

2650/36504800

2650/3650/4800

Berat bersih

1300/1370

1350/1400

1400/1450

2070/2570/3200

2140/2640/3400

2250/2787/3600

2450/2880/3800

Catatan: ayunan di atas tempat tidur / ayunan di atas celah / jarak antar pusat (750mm-4000mm) dapat disesuaikan.
