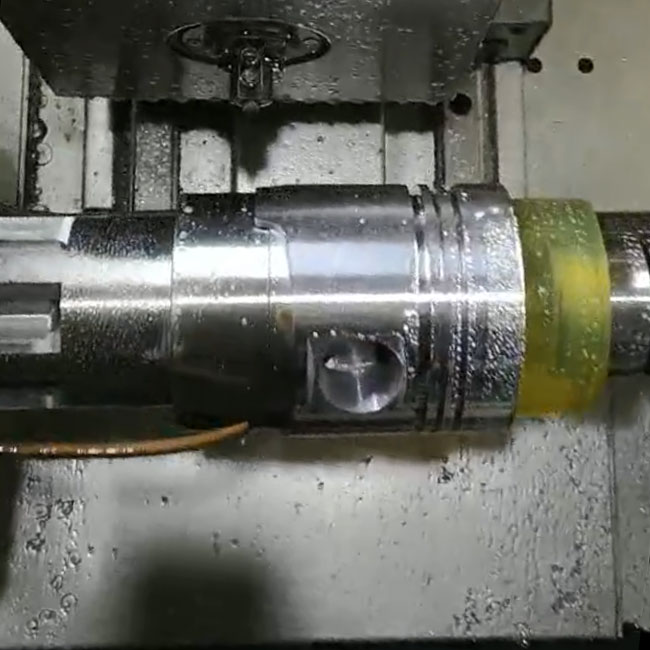

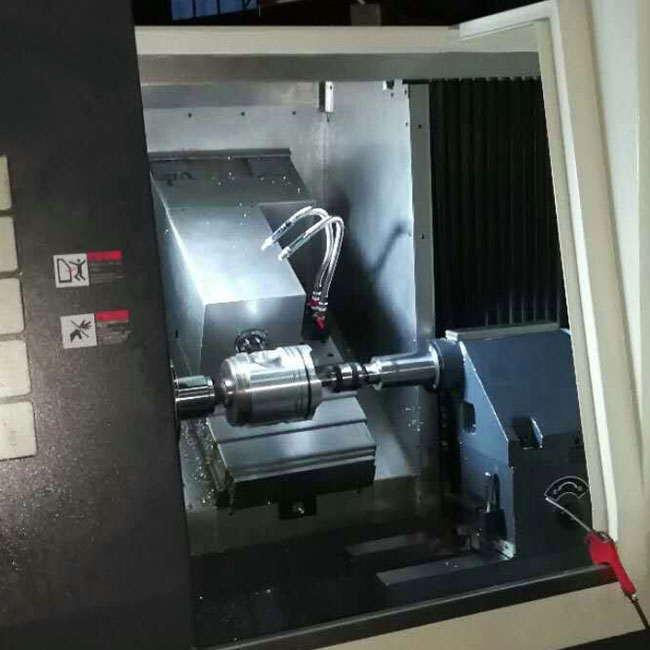

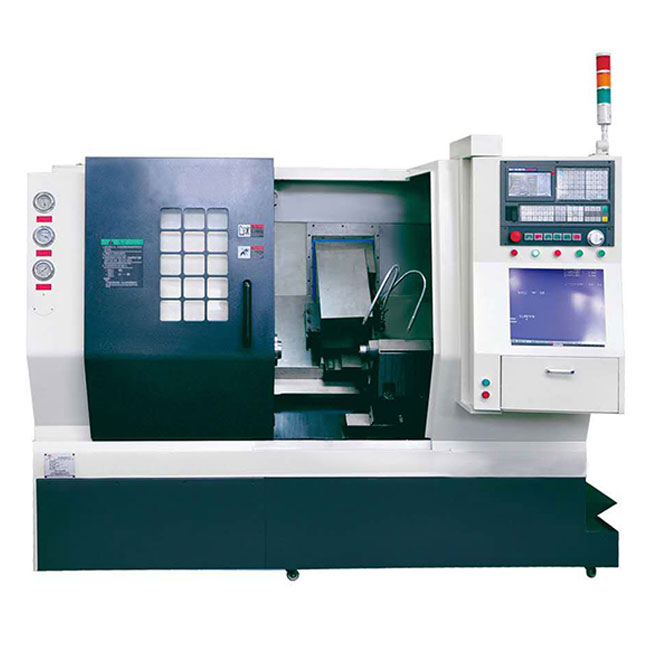

● Bubut piston CNC asli untuk pembubutan oval tanpa bubungan.
● Jenis tempat tidur miring horizontal yang ekonomis.
● Kisaran diameter piston 50-200 mm.
● Jumlah ovalitas 2,2 mm.
● Layar ganda.
● Baik sumbu X dan Z mengadopsi pemandu linier presisi dari HIWIN/PMI.
● Baik sumbu X dan Z mengadopsi sekrup bola presisi dari HIWIN/PMI dengan bantalan sekrup bola NSK presisi.
● Motor utama 5,5/7,5 kW daya tinggi dan torsi tinggi.
● Ketepatan Semua mesin bubut kami diukur dan dikompensasikan oleh interferometer laser RENISHAW, untuk memastikan presisi pemosisian dan pemosisian ulang sangat baik.

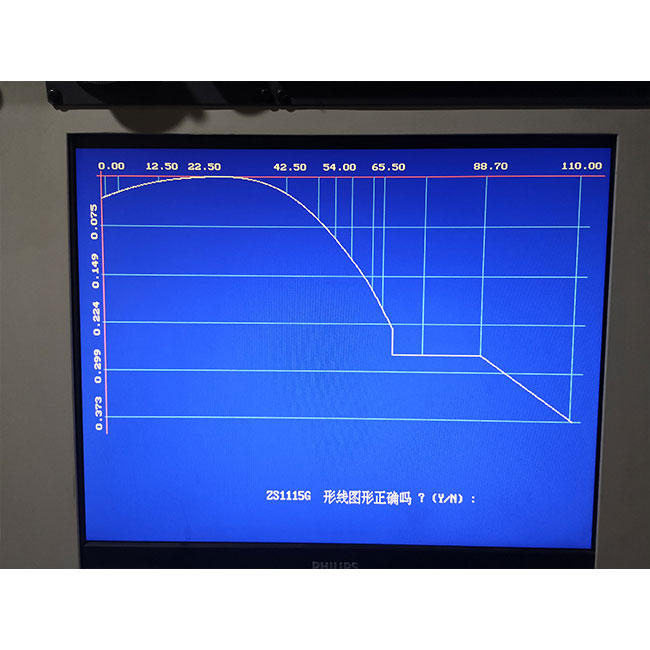

● Sistem CNC Fanuc 0i-TF + perangkat lunak kontrol permukaan melengkung piston.
Barang
Satuan
HPL12
HPL20
Kapasitas
Maks. diameter piston
mm
φ50-φ120
φ60-φ200
Maks. jumlah ovalitas piston
mm
2.2
2.2
Maks. jumlah garis lengkung piston
mm
2.4
2.4
Poros
Jenis poros
-
Unit spindel mekanis
Unit spindel mekanis
Kecepatan poros
r/min
100-3000
100-3000
Maks. kecepatan spindel pelacakan toolpost
r/min
400-1500
400-1500
Spindel lancip
-
MT5
MT6
Kehabisan spindel
mm
0.003
0.003
Motor linier
Motor linier Tipe
-
Motor kumparan suara
Motor kumparan suara
Motor linier pukulan
mm
2.2
2.2
Memberi makan
Max. transverse pukulan
mm
210
230
Max.longitudinal pukulan
mm
310
600
Daya motor servo sumbu X
N·m
8
10
Daya motor servo sumbu Z
N·m
8
10
Tailstock
Diameter pena bulu ekor
mm
52
70
Tailstock quill lancip
mm
MT4
MT5
Tailstock pena bulu maks. pukulan
mm
110
100
Ketepatan
Garis lengkung dan akurasi pemesinan ovalitas (untuk satu kali ovalitas)
mm
±0.003
±0.003
Yang lain
sistem CNC
-
Fanuc 0i-TF
Fanuc 0i-TF
Daya Motor Utama
kW
5.5
7.5
Volume tangki pendingin
L
70
80
Panjang lebar tinggi
mm
2450×1750×1650
2670×2080×1835
Berat bersih
kg
2800
4000

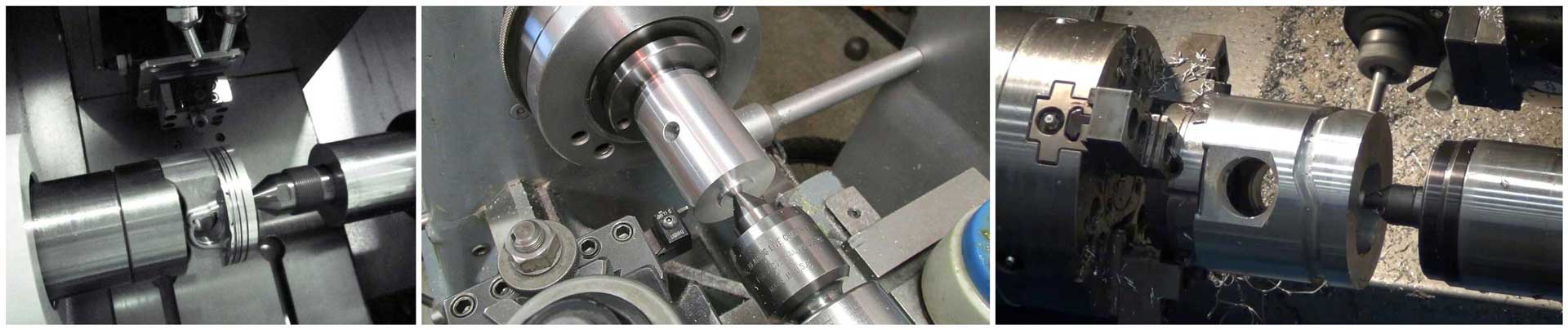

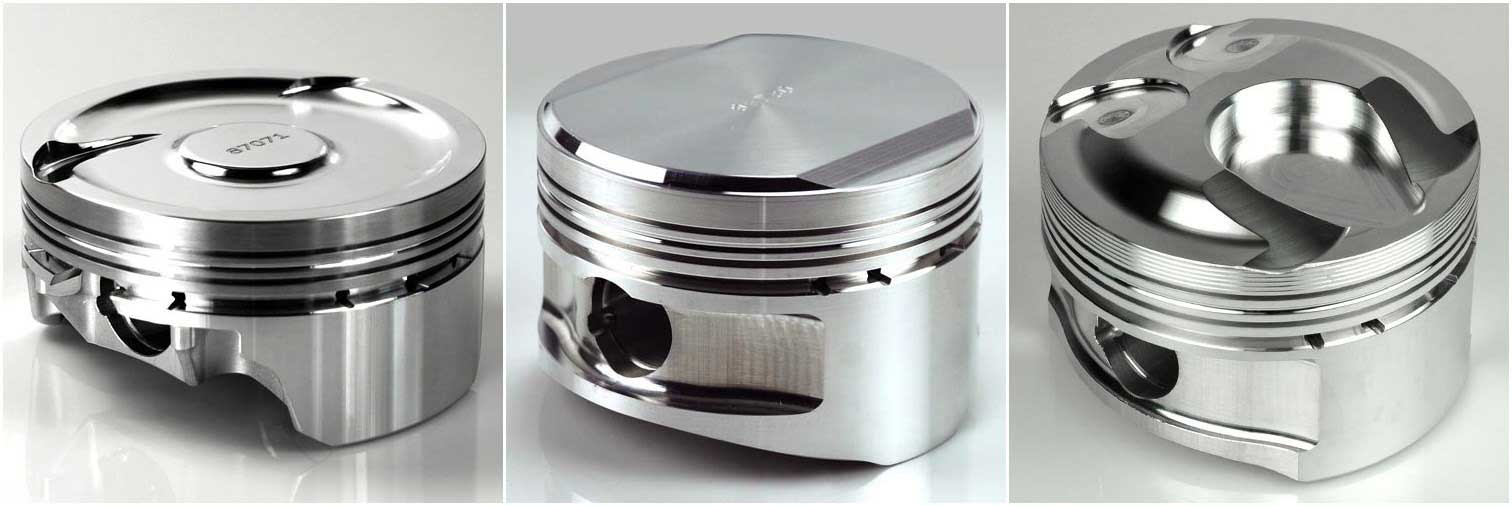

Aplikasi:
