Talian Pengeluaran Paip Bor 5DP API

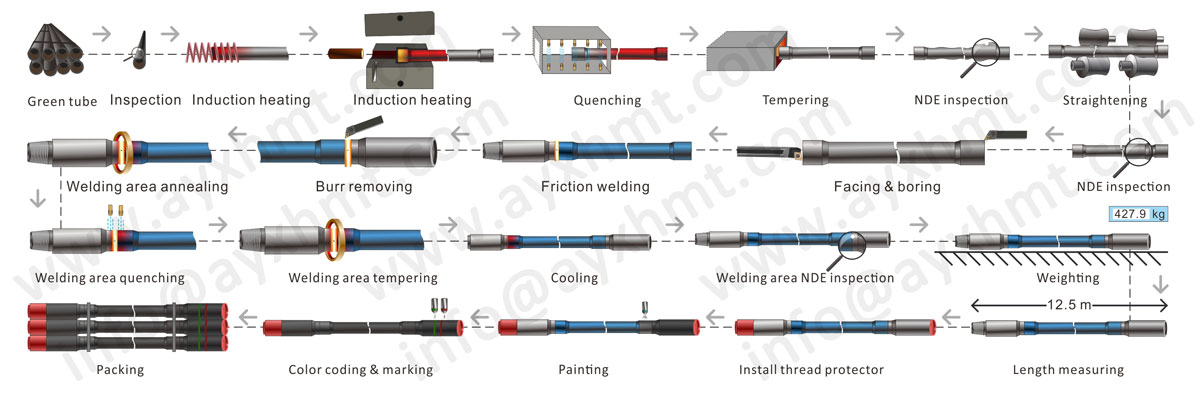

Lini pengeluaran paip gerudi API 5DP disusun oleh relau pemanasan induksi, alat makan dan pelepasan automatik, mesin penyangga hidraulik, mesin uji mandrel drift, saluran rawatan haba paip gerudi, mesin pelurus hidraulik, mesin pelarik negara minyak, mesin las geseran, rawatan haba kawasan kimpalan garisan, mesin lukisan, mesin pengukur panjang & dan berat dan mesin pengekodan & penanda warna, dll.

I. Julat produk

Julat diameter paip gerudi: dari 60.3 mm hingga 168.3 mm (dari ” ke ”)

Gred keluli: E75, X95, G105 dan S135

Bentuk yang menjengkelkan: EU, IU dan IEU.

II. Produktiviti

0.5 keping / min, 2 shift / hari, 260 hari bekerja / tahun.

Produktiviti setahun 0.5 × 60 × 2 × 8 × 260 = 124800 pcs

III. Penerangan peralatan utama

1. Tekanan gangguan hidraulik

Tekanan hidraulik yang dipilih untuk pengeluaran ini mempunyai kapasiti yang cukup untuk mengejutkan badan tiub minimum dan maksimum ” ke ” (dari 60.3 mm hingga 168.3 mm).

2 set tekan naik hidraulik diletakkan secara serentak, satu set tekan naik hidraulik digunakan untuk menyelesaikan penyangga pada salah satu hujung badan tiub, satu lagi set tekan naik hidraulik yang digunakan mengetuk hujung badan tiub yang lain, yang sangat meningkatkan produktiviti dan kecekapan.

Keseluruhan proses yang menjengkelkan, termasuk memuatkan tiub, menyampaikan tiub, memberi makan, pemanasan induksi, pengapit mati, mengecewakan, penyejukan mati dan pelinciran mati, sepenuhnya automatik.


2. Mesin uji mandrel drift

Setelah kecewa, ujian drift mandrel harus dilakukan mengikut standard API 5DP.

Mesin uji mandrel drift ini adalah peralatan khas untuk pemeriksaan kualiti diameter paip minyak. Ia menggunakan pengukur diameter standard untuk menguji silinder dan lurus badan tiub setelah kecewa.

3. Pelarik negara minyak

Syarikat kami dapat membekalkan bubut negara jenis minyak CNC jenis ekonomi, bubut sederhana, bubut negara minyak CNC, dan mesin bubut negara minyak berprestasi tinggi.

Mesin bubut minyak CNC jenis katil rata ekonomi dilengkapi dengan chuck pneumatik berganda, turet elektrik V4, sistem CNC SINUMERIK808D atau Fanuc 0i-TF.

Mesin bubut minyak CNC tempat tidur slant dilengkapi dengan chuck hidraulik berganda, turet hidraulik H8, sistem CNC Fanuc 0i-TF.

Kesemua 2 jenis pelarik minyak negara boleh digunakan untuk menghadap dan membosankan ke badan tiub setelah mengecewakan.

4. Mesin kimpalan geseran hidraulik

Mesin kimpalan geseran hidraulik dapat merealisasikan pemakanan badan tiub automatik, pengelasan geseran, penyingkiran manik kimpalan di dalam dan di luar, pengosongan paip gerudi selepas kimpalan. Penyingkiran manik kimpalan dalaman dilakukan dengan pukulan dalaman, penyingkiran manik kimpalan luar dilakukan dengan alat pemotong. Tindakan peralatan adalah konsisten, tepat, dan bahagian kimpalan benda kerja dikimpal pada permukaan sentuhan penuh, orientasi paksi dan radial tepat.

Kelas geseran dan gangguan pertama dan kedua dikawal mengikut masa, dan parameter waktu dapat dipratetap atau diubah oleh PLC dan skrin sentuh, yang sesuai untuk mengubah standard dan mewujudkan kimpalan automatik ketika mengimpal banyak jenis benda kerja.

Dalam proses pengelasan, kelajuan gelendong, tekanan paksi, anjakan slaid, keluk arus motor gelendong, keadaan data dan suis dapat ditunjukkan dalam masa nyata.


5. Talian rawatan haba kawasan kimpalan

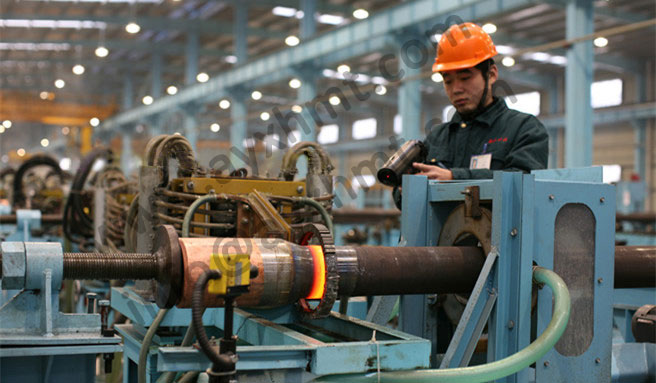

Relau aruhan frekuensi pertengahan digunakan untuk memanaskan kawasan kimpalan paip gerudi hingga suhu penyepuhlindapan untuk menghilangkan tekanan kimpalan. Selepas itu, kawasan kimpalan dipanaskan hingga suhu pelindapkejutan, kemudian air disemburkan ke kawasan kimpalan untuk disejukkan. Akhirnya, kawasan pengelasan dipanaskan hingga suhu tempering dan disimpan dalam suhu ini untuk beberapa waktu.

Gegelung aruhan mempunyai fungsi penyesuaian kedudukan (atas dan bawah, kiri dan kanan, depan dan belakang) untuk memastikan kedudukan pemanasan yang tepat.

Semasa proses pemanasan, paip gerudi diputar pada penghantar paip untuk memastikan suhu seragam.
