Talian Pengeluaran Tiub API 5CT

Lini pengeluaran tiub gangguan luaran API 5CT disusun oleh relau pemanasan induksi, alat makan dan pelepasan automatik, mesin tekan hidraulik, mesin uji mandrel drift, saluran rawatan haba tiub, mesin pelurus hidraulik, mesin bubut minyak negara, mesin ujian hidrostatik, pemasangan kopling paip mesin, mesin pelapis, mesin pengekod warna, dll.

I. Julat produk

1. Lukisan tiub gangguan luaran dan tiub sendi integral

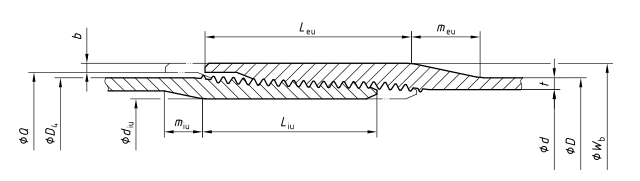

Tiub yang mengalami gangguan luaran

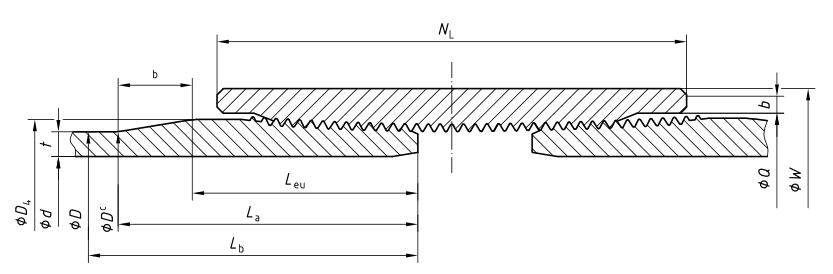

Tiub sendi integral

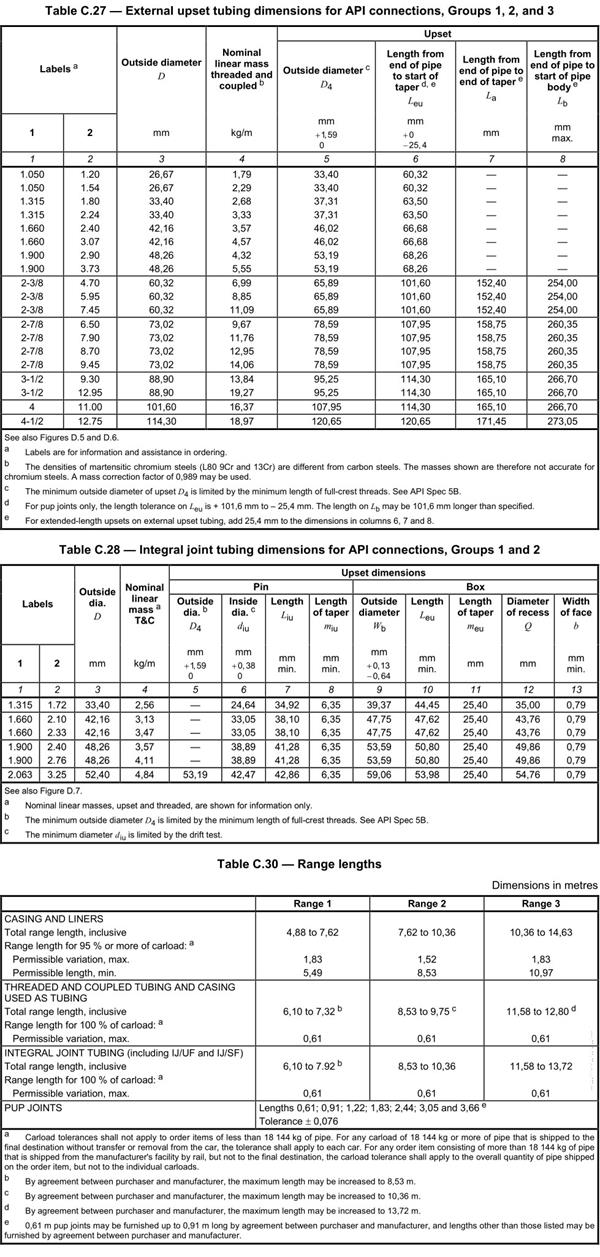

2. Dimensi tiub gangguan luaran dan tiub sendi integral

3. Bahan tiub

H40, J55, L80, N80, C90, T95 dan P110.

II. Produktiviti

1 keping / min, 2 shift / hari, 260 hari bekerja / tahun.

Produktiviti setahun 1 × 60 × 2 × 8 × 260 = 249600 pcs

III. Penerangan peralatan utama

1. Tekanan gangguan hidraulik

Tekanan penghidratan hidraulik yang dipilih untuk pengeluaran ini mempunyai kapasiti yang cukup untuk mengganggu tiub minimum dan maksimum dari  "hingga " (dari 60.3 mm hingga 114.3 mm).

2 set penekan tekanan hidraulik diletakkan secara serentak, satu set penekan tekanan hidraulik digunakan untuk menyelesaikan pemutus ke salah satu hujung tiub, satu lagi mesin penekan tekanan hidraulik yang digunakan mengetuk hujung tiub yang lain, yang sangat meningkatkan produktiviti dan kecekapan.

Keseluruhan proses yang menjengkelkan, termasuk memuatkan tiub, menyampaikan tiub, memberi makan, pemanasan induksi, pengapit mati, mengecewakan, penyejukan mati dan pelinciran mati, sepenuhnya automatik.

2. Mesin uji mandrel drift

Setelah kecewa, ujian drift mandrel harus dilakukan mengikut standard API 5CT.

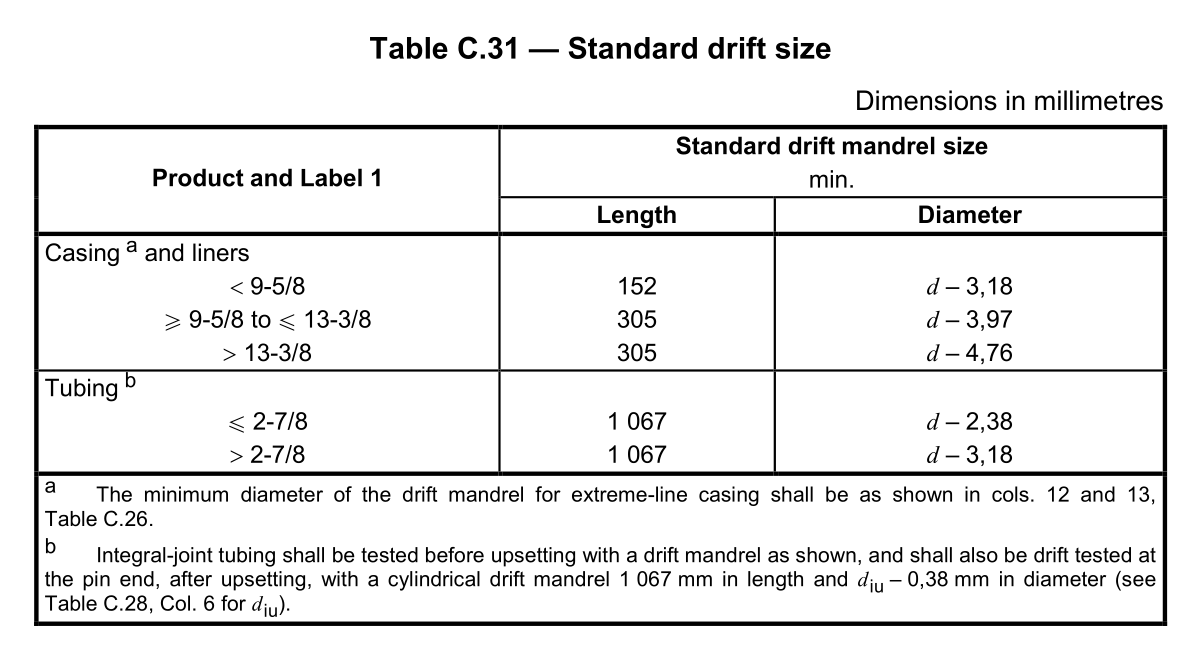

Mesin uji mandrel drift ini adalah peralatan khas untuk pemeriksaan kualiti diameter paip minyak. Ia menggunakan pengukur diameter standard untuk menguji silinder dan lurus paip minyak. Mesin ujian mandrel tubing drifting minyak memenuhi kehendak Jadual C.31- Ukuran drift standard dalam standard API SPEC 5CT.

3. Pelarik negara minyak

Syarikat kami dapat membekalkan bubut negara jenis minyak CNC jenis ekonomi, bubut sederhana, bubut negara minyak CNC, dan mesin bubut negara minyak berprestasi tinggi.

Mesin bubut minyak CNC jenis katil rata ekonomi dilengkapi dengan chuck pneumatik berganda, turet elektrik V4, sistem CNC SINUMERIK808D atau Fanuc 0i-TF.

Mesin bubut minyak CNC tempat tidur sederhana dilengkapi dengan chuck hidraulik berganda, turet hidraulik H8, sistem CNC Fanuc 0i-TF.

Mesin bubut minyak CNC berprestasi tinggi dilengkapi dengan motor spindle DC dengan toque besar, chuck hidraulik berganda, turet atas adalah turet H8, turet bawah adalah turet ketepatan kedudukan tinggi hanya untuk threading. Produktiviti adalah 4-5 kali dari mesin bubut minyak biasa.

Semua 3 jenis mesin pelarik negara minyak dapat memenuhi keperluan ketepatan standard API 5B.

4. Mesin ujian hidrostatik

Mesin pengujian hidrostatik tiub menggunakan kaedah penyegelan radial canggih, yang memerlukan pengedap muka hujung tanpa sambungan benang, dan menggunakan alat galas baji.

Antara muka manusia-mesin dan sistem pemantauan masa nyata komputer dapat memaparkan keluk tekanan dan nilai dalam masa nyata, dan secara kumulatif merekod dan menyimpan setiap parameter.

Semasa bekerja, tetapkan pelbagai parameter (seperti nombor paip, diameter paip, ketebalan dinding, gred keluli, tekanan, masa penahan, tarikh, nombor pengendali, dll.) Sesuai dengan standard API, dan tiub memasuki peralatan secara automatik melalui penyimpanan rak. Kemudian ujian hidrostatik dimulakan secara automatik. Setelah mencapai tekanan dan waktu penahan tekanan, beban akan dibongkar secara automatik dan tabung akan dikirim ke rak penyimpanan. Sekiranya tiub memenuhi syarat, tabung seterusnya dihantar ke mesin ujian; jika gagal, penggera yang dapat didengar dan visual akan diberikan.
