API 5CT Boru Üretim Hattı

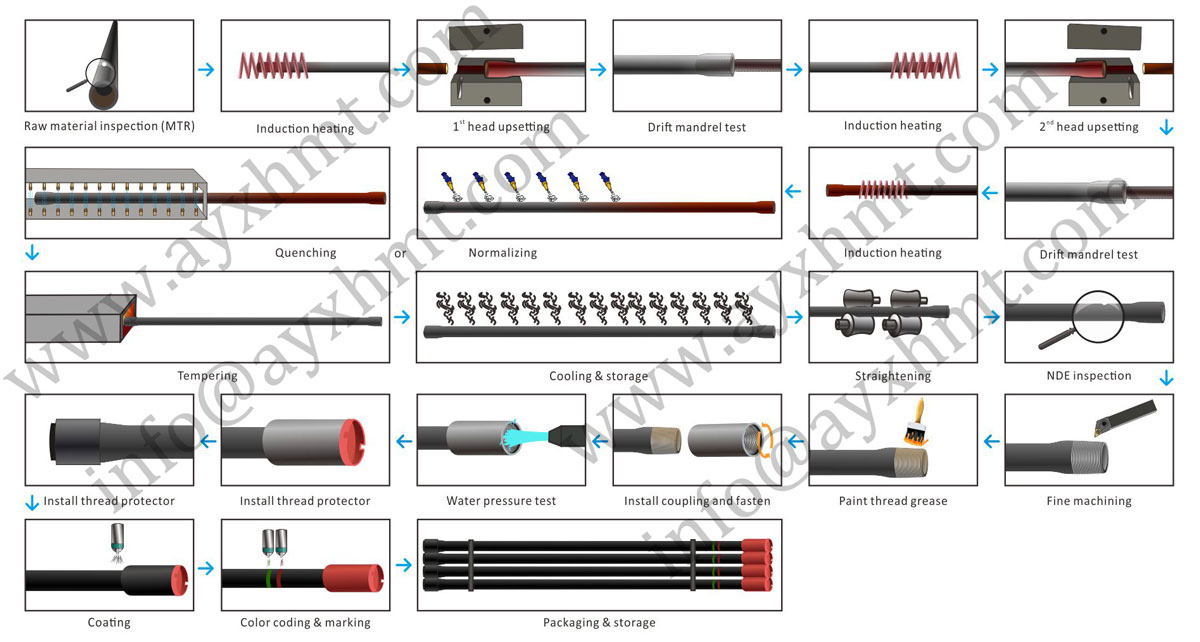

API 5CT harici-üzgün boru üretim hattı indüksiyon ısıtma fırını, otomatik besleme ve boşaltma cihazı, hidrolik üzgün basın, sürüklenme mandrel test makinesi, boru ısıl işlem hattı, hidrolik doğrultma makinesi, petrol ülke torna, hidrostatik test makinesi, boru bağlantı uydurma makine, kaplama makinesi, renk kodlama makinesi, vb.

I. Ürün yelpazesi

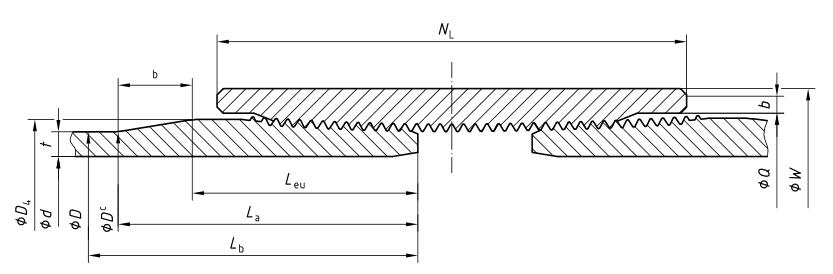

1. Harici-üzgün boru ve integral-ortak boru çizimi

Harici üzgün boru

Entegre bağlantı borusu


2. Harici-üzgün boru ve integral-eklem boru boyutu

3. boru malzemesi

H40, J55, L80, N80, C90, T95 ve P110.

II. verimlilik

1 adet / dk, 2 vardiya / gün, 260 iş günü / yıl.

Yıllık verimlilik 1 × 60 × 2 × 8 × 260 = 249600 adet

III. Anahtar ekipman açıklaması

1. Hidrolik üzgün basın

Bu üretim için seçilen hidrolik üzgün pres, minimum ve maksimum boruları  ”ila ” (60.3 mm ila 114.3 mm) arasında alt etmek için yeterli kapasiteye sahiptir.


Aynı anda 2 set hidrolik üzücü pres yerleştirilir, hortumun bir ucuna kadar kesmeyi bitirmek için bir set hidrolik üzücü pres kullanılır, üretkenliği ve verimliliği büyük ölçüde artıran borunun başka bir ucunu üzen başka bir hidrolik üzücü pres seti kullanılır.

Tüp yükleme, tüp taşıma, besleme, indüksiyonla ısıtma, kalıp bağlama, üzme, kalıp soğutma ve kalıp yağlama dahil olmak üzere tüm üzücü işlemler tam otomatiktir.

2. Drift mandrel test makinesi

Rahatsızlıktan sonra, sapma mandrel testi API 5CT standardına göre yapılmalıdır.

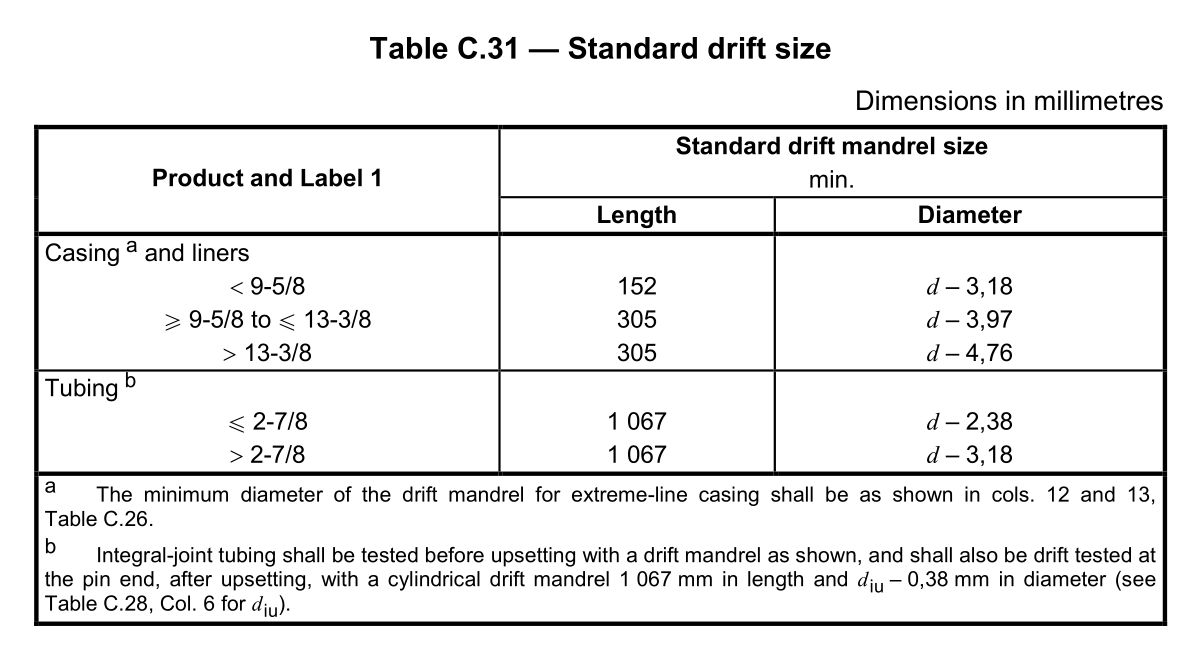

Bu sürüklenme mandrel test makinesi, yağ borusu çapı kalite kontrolü için özel bir ekipmantır. Yağ borusunun silindirikliğini ve düzlüğünü test etmek için standart çap göstergesini benimser. Yağ tüpü sürüklenen mandrel test makinesi, API SPEC 5CT standardında Tablo C.31 - Standart sürüklenme boyutu gereksinimini karşılar.

3. Petrol ülke torna

Firmamız ekonomi tipi düz yatak CNC petrol ülke torna, orta eğimli yatak CNC petrol ülke torna ve yüksek performanslı CNC petrol ülke torna sağlayabilmektedir.

Ekonomi tipi düz yatak CNC yağı ülke torna çift pnömatik aynalar, V4 elektrikli taret, SINUMERIK808D veya Fanuc 0i-TF CNC sistemi ile donatılmıştır.

Orta eğimli yatak CNC petrol ülke torna çift hidrolik aynalar, H8 hidrolik taret, Fanuc 0i-TF CNC sistemi ile donatılmıştır.

Yüksek performanslı CNC petrol ülke torna, büyük toque, çift hidrolik mandrenli DC mil motoru ile donatılmıştır, üst taret H8 taret, alt taret sadece diş açma için yüksek konumlandırma hassas taretidir. Verimlilik sıradan petrol ülkesi torna tezgahının 4-5 katıdır.

3 ülke petrol ülke torna tüm API 5B standart hassas gereksinimi karşılayabilir.

4. Hidrostatik test makinesi

Boru hidrostatik test makinesi iplik bağlantısı olmadan uç yüz sızdırmazlık gerektiren gelişmiş radyal sızdırmazlık yöntemini benimser ve bir kama rulman cihazı benimser.

İnsan-makine arayüzü ve bilgisayarın gerçek zamanlı izleme sistemi, basınç eğrisini ve değerini gerçek zamanlı olarak görüntüleyebilir ve her parametreyi kümülatif olarak kaydedebilir ve kaydedebilir.


Çalışırken, API standardına göre çeşitli parametreleri (boru numarası, boru çapı, duvar kalınlığı, çelik kalitesi, basınç, tutma süresi, tarih, operatör numarası vb.) Ayarlayın ve boru ekipmana otomatik olarak depodan girer raf. Ardından hidrostatik test otomatik olarak başlatılır. Ayarlanan basınca ve basınç tutma süresine ulaşıldıktan sonra, yük otomatik olarak boşaltılır ve boru depolama rafına gönderilir. Boru nitelikli ise, sonraki boru test makinesine gönderilir; başarısız olursa sesli ve görsel bir alarm verilir.
