Kömür çekme üretim hattı

Kömür seçim üretim hattı CNC disk testere, otomatik ara frekans indüksiyon ocağı, oksit kaplama kireç çözme makinesi, dövme basın, kumlama makinesi, CNC torna, delme makinesi, işleme merkezi, alın kaynak makinesi, otomatik lehimleme ve söndürme makinesi, tavlama fırını, segman yükleme makinesi, yağlama ve kurutma makinesi, vb.

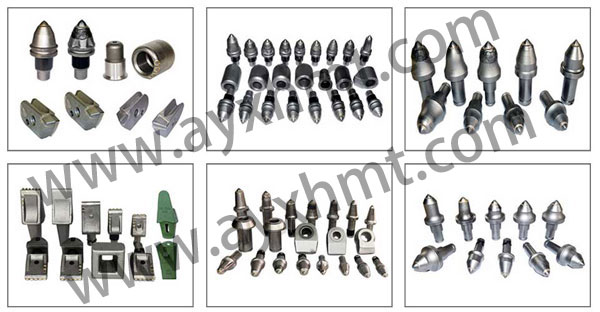

I. Üretim aralığı

II. verimlilik

4 adet / dk, 2 vardiya / gün, 260 iş günü / yıl.Yıllık verimlilik 4 × 60 × 2 × 8 × 260 = 998400 adet

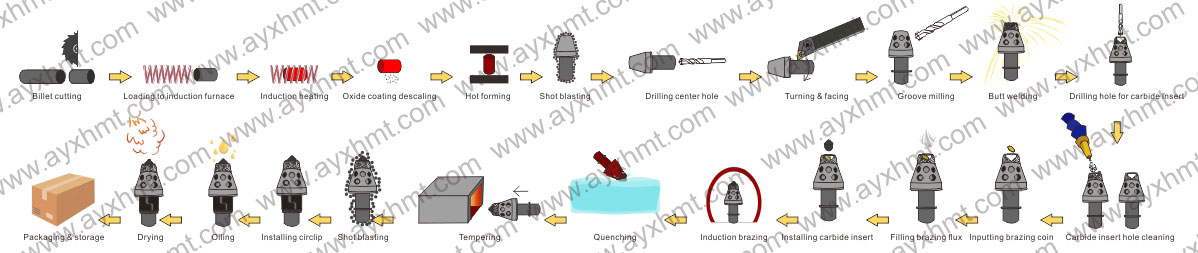

III. Üretim akış şeması

IV. Anahtar ekipman açıklaması

1. CNC disk testere

CNC disk testeresi, çelik kütüğü verimli ve doğru bir şekilde kesmek için kullanılır. CNC disk testereyle kesilen çelik kütük, daha fazla şekillendirme işlemi için çok uygun olan neredeyse hiç kesit eğimine sahip değildir, özellikle kömür toplama dikey olarak oluşturulur. CNC disk testeresi ile kesilen çelik kütük çok az ağırlık hatasına sahiptir, bu da flaşsız kapalı kalıp dövme garantisidir. CNC disk testerenin çalışma verimliliği geleneksel şerit testerenin 5 katıdır. Bir operatör daha az işçilik maliyeti ile 4 takım CNC disk testereyi sorunsuz çalıştırabilir.

2. Otomatik ara frekans indüksiyon ocağı

Otomatik ara frekans indüksiyon ocağı, çelik kütüğü gerekli dövme sıcaklığına ısıtmak için kullanılır. Bu indüksiyon ocağı otomatik kademeli yükleyici ile donatılmıştır, operatörün çelik kütükleri kademeli yükleyiciye toplu olarak koyması yeterlidir. Otomatik kademeli yükleyici, çelik kütüğü besleme kanalına yatay olarak kaldırır, zincir veya pnömatik besleme çubuğu çelik kütüğü indüksiyon bobinine iter. Endüksiyon bobininin içindeki çelik kütük, gerekli dövme sıcaklığına ısıtılır. İndüksiyon ocağı, çelik kütük sıcaklığını tespit etmek için kızılötesi termometre ile donatılmıştır. Hem indüksiyon bobini hem de ara frekans güç kaynağını soğutmak için kapalı tip soğutma kulesi benimsenmiştir.

3. Dövme presi

Dövme presi, kömür seçiminin temel şeklini oluşturmak için kullanılır. Oksit kaplamayı azaltmak ve yüzey kalitesini artırmak için bu işlemde sıcak dövme uygulanır. İnme kömür toplama işlemi için yeterince uzun. Sadece dövme presleri değil, aynı zamanda dövme kalıpları ve grafit püskürtme istasyonu birlikte tedarik edilebilir.

4. CNC torna

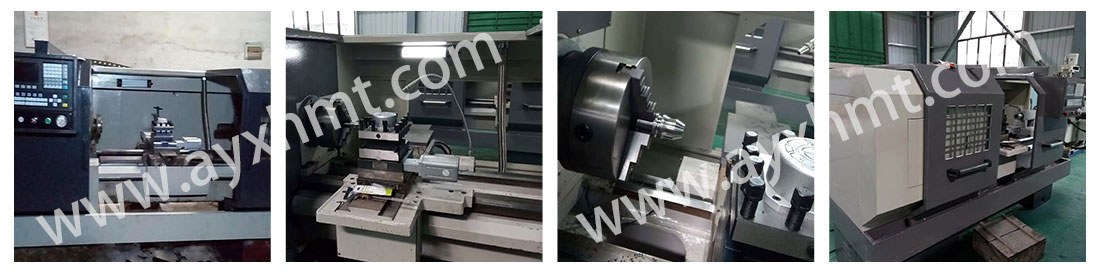

CNC torna, kurulum hassas gereksinimini karşılamak için kömür toplama yüzeyini işlemek için kullanılır. CNC torna sağlam ve servis edilebilir yatay düz yatağı benimser. Yatak ayağı, bir seferde yüksek standart dökme demir (HT300) tarafından dökülen ve ikincil yaşlanma tedavisi ile iyi bir stabiliteye sahip olan entegre bir kutu yapısıdır. Mil kutusu yüksek sertliğe sahiptir ve ağır kesme işlemine uyum sağlayabilir. Her sürgülü kılavuz ray çifti, sürtünme katsayısını büyük ölçüde azaltan ve servo tepki performansını artıran TSF yumuşak kayışla kaplıdır. Hassas bilyalı vida çifti, yüksek işleme hassasiyeti, konumlandırma hassasiyeti ve hassasiyet tutma sağlamak için X ekseni ve Z ekseninde kullanılır. Punta, ağır kesime dayanacak ve kömür seçimini sabitleyecek sağlam bir yapıya sahiptir.

5. Otomatik indüksiyon lehimleme ve söndürme makinesi

Otomatik indüksiyon lehimleme ve söndürme makinesi, kömür toplama çerçevesini ve çimentolu karbür kafasını lehimlemek için kullanılır ve sert lehimlemeden sonra kalan kömür toplama ısısı, gerekli sertliği elde etmek için kömür seçimini söndürmek için kullanılır. Otomatik indüksiyon lehimleme ve söndürme makinesi, ısıya dayanıklı paslanmaz çelikten yapılmış konveyör ile donatılmıştır. Kömür seçicileri konveyör üzerindeki stantlara yerleştirilir, konveyör, gerekli lehimleme sıcaklığına ısıtmak için kömür seçicilerini indüksiyon bobinine iletir. Otomatik indüksiyonla lehimleme ve söndürme makinesinin presleme çubuğu, lehimleme işlemi sırasında gazı serbest bırakmak için karbür kafasını bastıracaktır, bu şekilde lehimleme kalitesi sağlanabilir. Lehimlemeden sonra, kömür toplamada hala ısı kalmıştır, bu da söndürme için fazlasıyla yeterlidir. Ardından konveyör, sıcaklık söndürme sıcaklığına düşene kadar kömürü bir miktar ileriye doğru hareket ettirir. Daha sonra sıcaklık söndürme için doğru ve kızılötesi termometre tarafından yönetilen PLC, kömür toplarını stantlardan çıkarmak ve söndürme havuzuna koymak için manipülatörü kontrol eder. Söndürme işlemi bittikten sonra, kömür toplamaları başka bir konveyör tarafından söndürme havuzundan çıkarılır. Yukarıdaki tüm süreçler tamamen otomatiktir, operatörün sadece kömür toplama işlemini konveyör standındaki standlara koyması, işçilik maliyetini büyük ölçüde azaltması gerekir.
