Çelik Enayi Çubuk ve Çelik Midilli Çubuk Üretim Hattı

Çelik enayi çubuklar ve çelik midilli çubuklar üretim hattı, otomatik yükleme ve besleme mekanizmalı ara indüksiyon ocağı, 6 eksenli endüstriyel robot, yatay kalıp montajlı SM11-450 yatay dövme presi, tüm parça indüksiyonu dahil olmak üzere SM11-450 yatay dövme presine dayanmaktadır otomatik yükleme ve besleme mekanizması ile söndürme ve tavlama fırını ve CNC torna tezgahı.

I. Üretim aralığı

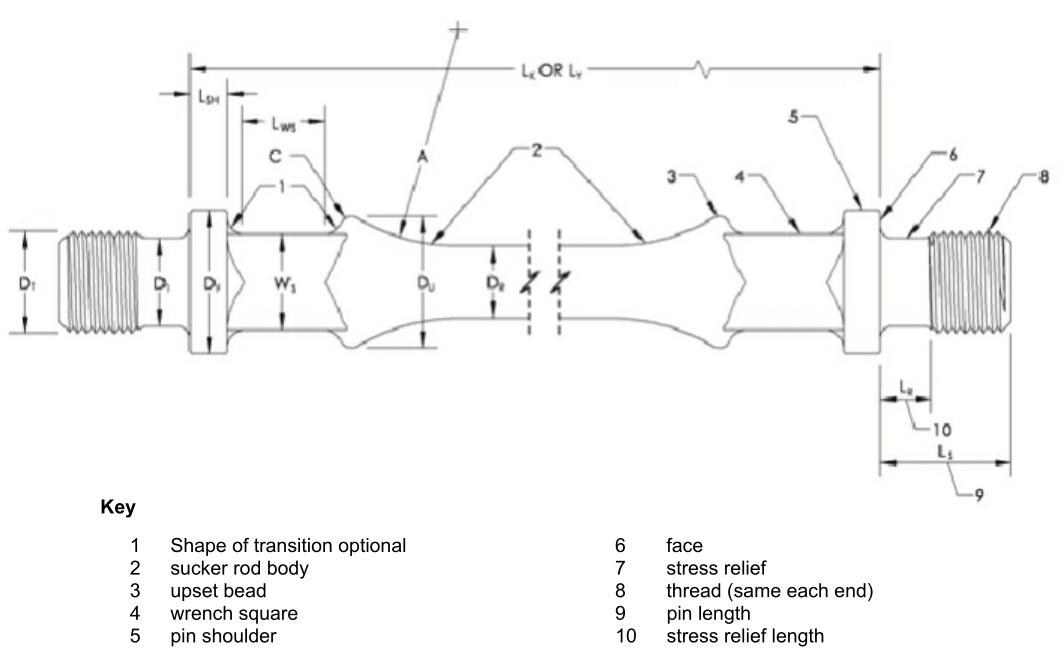

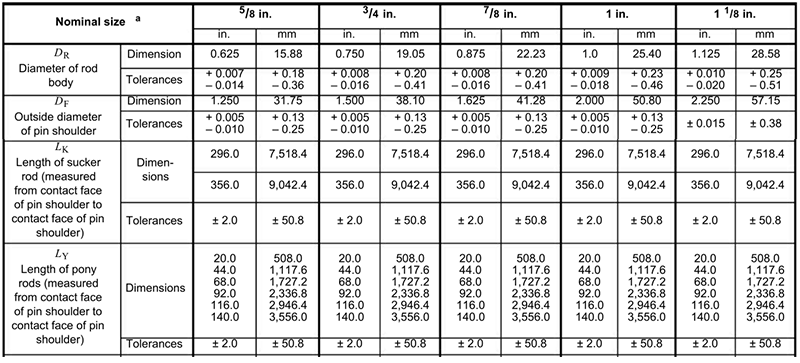

Standart API 11B'ye göre , çelik enayi çubuklar ve çelik midilli çubuklar için boyutlar ve toleranslar aşağıdaki gibidir:

II . verimlilik

4 kafa s / dak, 2 vardiya / gün, 260 iş günü / yıl .

Yılda P iletkenlik 4 × 0,5 × 60 × 2 × 8 × 260 = 499200 adet


III . Üretim akış şeması

IV. Anahtar ekipman açıklaması

1. Ara frekans indüksiyon ocağı

Bu üretim hattı otomatik yükleme ve boşaltma cihazı ile ara frekanslı indüksiyon ocağını benimser.

Çelik çubuklar depolama tezgah üzerinde depolanır, devir cihazı silindir masası besleme içine çelik çubuk döner ve ardından ariable frekans motor redüktör tahrik v, redüktör tahrik silindiri ileri çelik çubuk yapmak için dönmesine neden olur. Çelik çubuğun ucu, belirli bir mesafe için indüktör gönderilen bir fter, silindir döner durdurur.

İndüksiyonlu ısıtma fırını 2 set indüktör, enayi çubuk  “ila ” için indüktör GTR40, enayi çubuk  ”ila ” indüktörü GTR50 ile donatılmıştır. Uzak kızılötesi termometre, enayi çubuğunun ısıtma sıcaklığını gerçek zamanlı olarak izlemek ve ölçmek için kullanılır.


Endüksiyon ocağı, hem ara güç hem de indüktör için soğutma suyu sağlamak için kullanılan saf suyla doldurulmuş kapalı tip soğutma kulesi ile donatılmıştır . Devridaim soğutma ortamı sadece soğutucu ortamın saflık elde edilebilir herhangi bir yabancı yabancı maddeler olmadan, kapalı dolaşım çalışan, aynı zamanda boru hattı içinde ölçekleme olgusunu ortadan kaldırmaya.


2. Yatay dövme presi

Yatay dövme presimiz yatay kalıp montajı ile bir çeşit modern yatay dövme presidir. Çelik enayi çubuk üzümü için fikir ekipmanıdır.

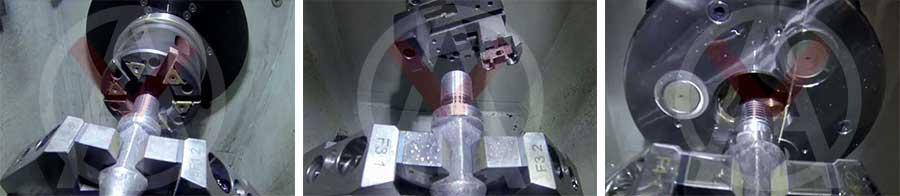

Bu yatay dövme presi, enayi çubuk üzümü için oldukça uygun olan çok boşluklu dövmeyi gerçekleştirebilir . Ö nem toplama, anahtarı kare oluşturan pim omuz şekillendirme ve flas hing ekonomik ve e fficient olan bir zaman ısıtma, yatay dövme presi tek bir kümesi tarafından elde edilebilir kırpma.

Endüstri robotunun kurulumu ile otomatik enayi çubuk üzücü üretimi gerçekleştirmek çok kolaydır.

Kalıpların takılması ve kalıpların ayarlanması kolaydır.

Bu Yatay dövme pres mükemmel rot üzücü hassasiyetle iyi sertlik vardır.

SPM, 45 kat / dakikaya yüksektir ve bu da yüksek verimlilik sağlar.

Yatay yığma presin kavrama daha az ısı, uzun çalışma lif e ve dışarı Orn w olduğunu sonra yine yerine takılabilir üretilmesi avantajına sahiptir küçük atalet, blok yapısını kayan tek atalet benimser.

Bizim baskı presimizin sıkma kuvveti, çelik çubuğun kalan kısmının baskı işlemi sırasında güvenli bir şekilde sıkılmasını sağlayan 1.11 kez baskı kuvvetidir .


Tüm katı çelik enayi çubuklar  ”ila ” arasında farklı kalıplara sahip bir set yatay dövme presi tarafından üzülebilir.


3. Isıtma arıtma ekipmanları

Üretim hattı otomatik besleme ve boşaltma cihazı ile Orta frekanslı ısıl işlem ekipmanı benimser.

Sucker çubukları depolama tezgahında depolanır , ciro cihazı, sucker çubuğunu besleme silindiri masasına döndürür. Besleme taşıma silindiri, emme çubuğunun dönme hareketi ile ilerlemesini sağlayacak şekilde belirli bir açıda yerleştirilen V şeklindeki silindirden oluşur . Emme çubuğu, silindir besleyici cihaz tarafından belirli bir sıcaklığa kadar ısıtmak için birinci indüktöre gönderilir. İkinci indüktör, emme çubuğunun sinir bozucu ucu için sıcaklığı dengelemek için özel olan indüktördür. Enayi çubuğunun üzücü ucu birinci indüktörden dışarı hareket ettikten sonra, takip endüktörü, enayi çubuğun her bir parçasının sıcaklığını sabitleyen enayi çubuğunun üzücü ucunu ısıtmak için enayi çubuğun üzücü ucu ile birlikte hareket eder. Konveyör silindiri su verme çubuğunu su verme için su ceketine gönderdi. Konveyör silindiri, enayi çubuğu su verme işlemini bitirdiğinde temperleme için enayi çubuğu üçüncü indükleyiciye gönderdi. Üçüncü indüktör sıcaklığı korumak için kullanılır. Son olarak, enayi çubuk, taşıyıcı silindir tarafından soğutma yatağına iletilmektedir.

Enayi çubuk su verme ve temperleme (yükleme, taşıma, ısıtma, besleme, aktarma, boşaltma, vb.) İşlemlerinin tamamı Endüstriyel Kişisel Bilgisayar tarafından otomatik olarak kontrol edilir.

Bilgisayar tüm ısıl işlem ekipmanı setinde çekirdek kontrol pozisyonundadır. Bilgisayar, güç kaynağı çıkışını ilgili güce dönüştüren toplanan sıcaklık sinyalinin hesaplanması ve kapsamlı analizinden sonra güç kaynağına karşılık gelen bir komut verir. Üretim tarihi, saati ve ısıtma sıcaklığı gerçek zamanlı olarak kaydedilir ve saklanır ve düzenli olarak yönetim seviyesine iletilebilir.

Isıl işlem ekipmanı reklamı uzak kızılötesi termometreyi seçmektedir. Sıcaklık ölçüm doğruluğu, ölçülen değerin ±% 0,3 ± 1 ° C'dir.

4. CNC torna tezgahı

Enayi çubuk üretim hattı otomatik besleme ve boşaltma cihazı ile komple CNC torna benimser .

Enayi çubuğu depolama bankında saklanır, ters çevrilmiş aygıt enayi çubuğunu besleme makarası konveyörüne döndürür, daha sonra değişken frekanslı motor tahrik redüktörü çalıştırır, redüktör enayi çubuğun ileri gitmesini sağlamak için silindiri döndürür. Emme çubuğunun ucu, mil deliği boyunca belirli bir mesafe için CNC torna tezgahına gönderildikten sonra, silindir dönmeyi durdurur.

CNC torna, FANUC CNC sistemi ve servo motor ile donatılmıştır.
