Yüksek verimli Mini CNC torna tezgahı

Mini CNC torna tezgahı, küçük metal iş parçaları için özel olarak tasarlanmıştır. Bu torna tezgahı, valflerin, otomobil parçalarının ve diğer metal parçaların toplu işlenmesi için yaygın olarak kullanılabilir. Mini CNC torna tezgahı, makul yapısı, yaygın uygulaması, basit kullanımı ve güzel görünümü ile mekanik ve elektrik entegrasyon tasarımını benimser. İç ve dış halkanın, uç yüzünün, yuvanın, herhangi bir konik yüzeyin, küresel ve diğer genel İnç silindirlerin, konik dişlerin vb. çeşitli parçalarını işlemek için kullanılabilir.

SORUŞTURMA İNDİR

tanım parametre videoüretim

CK0640 mini CNC torna tezgahı, USD4650/set CK0660 mini CNC torna tezgahı, USD5350/set

CK6132 mini CNC torna tezgahı, USD6350/set CK6136 mini CNC torna tezgahı, USD7850/set

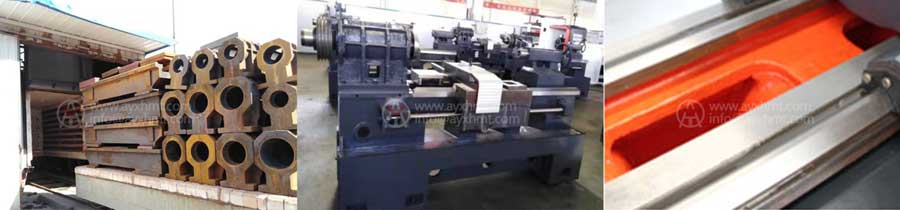

Yüksek sertlikte döküm

Yatak, taban, destek ve mesnetlerin tümü yüksek sertlikteki dökümlerden yapılmıştır. İki kez yaşlandırma işleminden sonra, iç stres ortadan kaldırılır, stabilite ve güç büyük ölçüde iyileştirilir. Kızağın yüzeyi yüksek sertlik ve güçlü titreşim direncine sahiptir. Kılavuz yolu yüzeyi, ara frekans söndürme cihazı ve hassas zemin ile söndürülür. Yani hassasiyet dayanıklıdır.

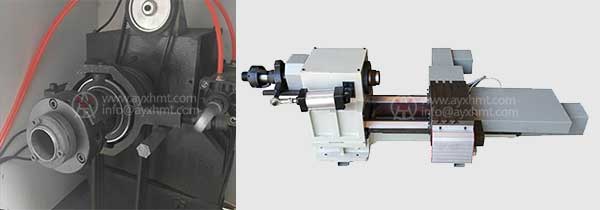

Bağımsız mil

Yüksek hız aralığı, basit yapı, düşük gürültü ve yüksek hassasiyet.

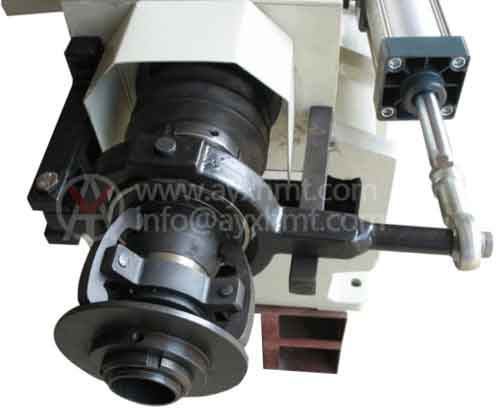

Clamping device

CK0640 ve CK0660 mini CNC torna, yaylı pens ile monte edilir, sıkıştırma ve gevşetme hareketlerini kontrol etmek için pnömatik silindir kullanılır.

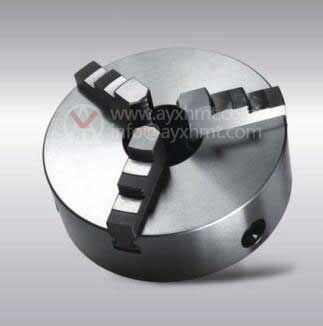

CK6132 ve CK6136 mini CNC torna tezgahına 3 çeneli kendinden merkezlemeli ayna takılır.

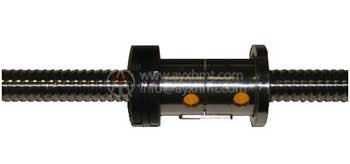

Yüksek kaliteli vidalı

Hem X ekseni hem de Z ekseni, ulusal standartta yüksek kaliteli vidalı millerle donatılmıştır.

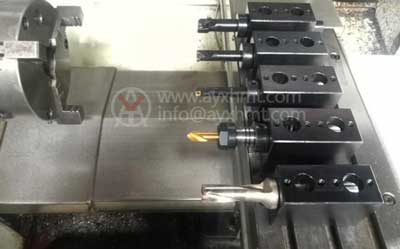

Çete aracı araç direği

Hızlı takım değiştirme hızı, küçük iş parçası kesimi için uygun ve bakımı kolay.

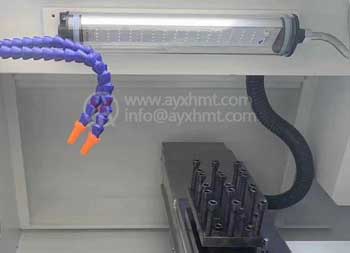

LED çalışma lambası

Yüksek parlaklık, düşük enerji tüketimi

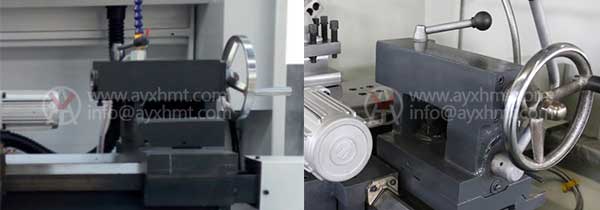

punta

Uzun iş parçası kesimi için manuel punta.

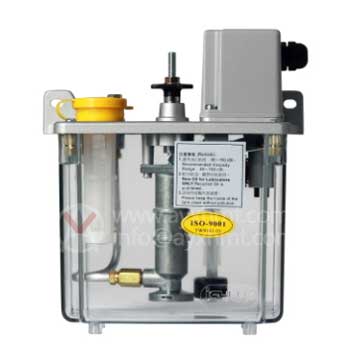

Otomatik yağlama sistemi

Tüm vidalı mil çiftleri ve kayar kılavuz yüzeyleri, kantitatif tahliye tipi merkezi ince yağlı otomatik yağlama cihazı ile yağlanır.

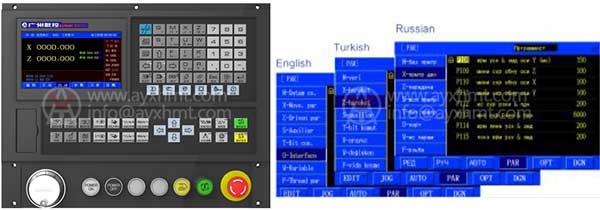

GSK928TD-L Çok dilli CNC sistemi

GSK928TD-L CNC sistemi, programlama için kolay İngilizce ve Rusça çalışma arayüzüne sahiptir.

Opsiyonel ek (fiyat hariç)

Öğe

Birim

CK0640

CK0660

CKD6136

CKD6140/A

CKQ6140

CKQ6150

CKQ6161

CKQ6166

CKQ6180

Kapasiteler

Yatağın üzerinde sallanmak

φ300

φ400

φ360

φ400

φ500

φ610

φ660

800

Arabanın üzerinde sallanmak

φ120

φ150

φ200

φ220

φ210

φ280

φ370

φ400

φ540

Maks. iş parçası uzunluğu

180

200

750/1000

750/1000/2000

Maks. dönüş uzunluğu

180

200

600/850

600/850/1850

Kılavuz yolu açıklığı

260

312

400

Mil

Mil burun tipi

C6/D8

C6/D8/D8

Mil merkezi konikliği

MT6

MT6/φ90 1:20

MT6/
φ90 1:20/
φ113 1:20

Mil deliği

φ40

φ48

φ52

φ52/φ80

φ52/φ80/φ105

İş mili hız aralığı

r/min

3000

2800

1600/3000

1600

1500/1600

ayna boyutu

Yaylı pens

200

250

Küçük kule

Takım sapının kesiti

16×16

20×20

25×25

Taret tipi

Gang tool

Beslemek

dak. X ekseni/Z ekseni beslemesi

0.001

Besleme hızı aralığı

mm/min

1-2000

X ekseni/Z ekseninin hızlı hareket hızı

mm/min

6000/8000

4000/6000

Maks. X ekseni vuruşu

190

220

210

250

260

320

340

410

punta

Punta punta çapı

φ52

φ60

φ75

Punta tüy konikliği

MT4

MT 4

MT 5

Punta ucu maks. felç

100

150

Güç sistemi

Ana motor gücü

5.5

7.5

Diğerleri

CNC sistemi

GSK928TEa

Genişlik × Yükseklik

1200×1600

1000×1600

1240×1700

1550×1700

1550×1800

1550×1900

1550×2000

Uzunluk

1600

1700

2170/2415

2550/2750/3700

Net ağırlığı

800

1100

1400/1500

1700/1800

2100/2200/2700

2120/2240/2740

2250/2400/2800

2300/2450/2880

2400/2550/2980

Not: Yatağın üzerine salınma/boşluğun üzerinden sallanma/merkezler arasındaki mesafe (750mm-3000mm) özelleştirilebilir.
