Produktionslinie für Messingbeschläge

Flussdiagramm der Produktionslinie für Messingarmaturen:

Die Produktionslinie für Messingbeschläge besteht hauptsächlich aus einer Messingstangenschneidemaschine, einem automatischen Heizofen, einer Heißschmiedepresse, einer Trimmpresse (falls erforderlich), einer Strahlanlage, einer Rotationsübertragungsmaschine oder einer Schrägbett-CNC-Drehmaschine.

I. Produktpalette
Die Produktionslinie für Messingarmaturen kann zur Herstellung verschiedener Messingarmaturen verwendet werden, z. B. Mutter, Gewindebohrer, Ventilkörper, Abscheiderkörper, Wasserzählergehäuse, Gasventil, Rotor, Sanitäranschluss usw.

Es können auch Teile verarbeitet werden, einschließlich, aber nicht beschränkt auf die Produkte im obigen Bild.

II. Einführung der Schlüsselausrüstung

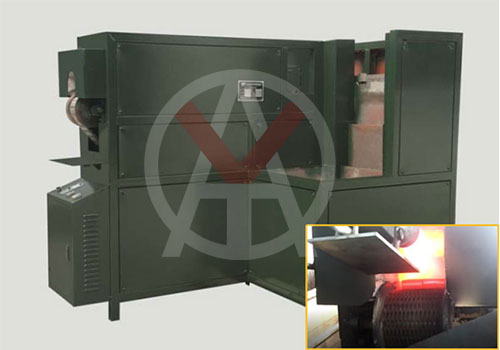

1. Automatischer Heizofen

Die ungeordneten Messingknüppel in loser Schüttung können auf einmal in die automatische Zuführung des Heizofens geladen werden, Messingknüppel werden nacheinander automatisch in die Ofenkammer eingespeist.

2. Automatische Heißschmiedepresse mit Roboter / ohne Roboter

Wir bieten nicht nur kundenqualifizierte Heißschmiedepressen, sondern auch Werkzeuggestelle und Matrizen für bestimmte Messingteile. Unabhängig davon, ob unser Kunde Erfahrung im Warmschmieden hat oder nicht, kann unser Kunde mit der Produktion von Warmschmieden für Sprinkler beginnen, sobald er die Presse erhält.

Die Matrizen können je nach Werkstück Doppelkernmatrizen, Halbmatrizen und Flachdüsen sein.



3. Rotationsübertragungsmaschine

Mit der Rotationsübertragungsmaschine werden Werkstücke mit großen Mengen und wenigen Arten verarbeitet.

Die Rotationsübertragungsmaschine kann alle Prozesse, einschließlich Bohren, Kleben, Einstechen, Gewindeschneiden, Planen und Anfasen, in einem einzigen Schritt mit Mehrachsgestänge zum Werkstück ausführen.

Das Werkstück wird durch eine Synchronklemme mit einmaliger Klemmung gehalten und dann durch eine hydraulische Indexplatte gedreht. Der Bohrkraftkopf und der gegenüberliegende Kraftkopf, die an verschiedenen Stellen der Rotationsübertragungsmaschine installiert sind, werden verwendet, um das Werkstück gleichzeitig zu bearbeiten. Normalerweise kann ein gewöhnliches Werkstück innerhalb von 6-15 Sekunden fertiggestellt werden.



4. Schrägbett-CNC-Drehmaschine

Schrägbett-CNC-Drehmaschine ist eine wirtschaftliche Lösung für verschiedene Messingbeschläge. Es ist für Werkstücke in kleinen und mittleren Chargen geeignet. Die Wechselzeit für verschiedene kundenspezifische hydraulische Spannzangen, Wendeschneidfutter, H8 / H12-Revolver, angetriebenes Werkzeug, Bohrkraftkopf, Fräskraftkopf und Stangenvorschub kann installiert werden.
