A linha de produção de tubulação de virada externa API 5CT é composta por forno de aquecimento por indução, dispositivo de alimentação e descarga automática, prensa hidráulica, máquina de teste de mandril de tração, linha de tratamento térmico de tubulação, máquina de endireitamento hidráulico, torno de país de petróleo, máquina de teste hidrostática, encaixe de acoplamento de tubulação máquina, máquina de revestimento, máquina de código de cores, etc.
I. Gama de produtos
1. Desenho de tubulação de virada externa e tubulação de junta integral

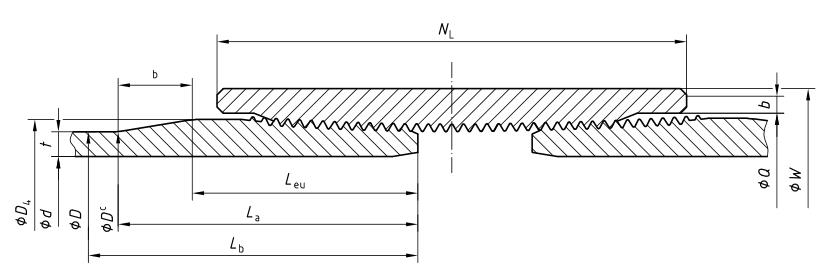

Tubulação com virada externa

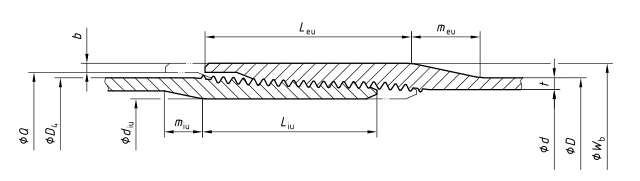

Tubulação de junta integral

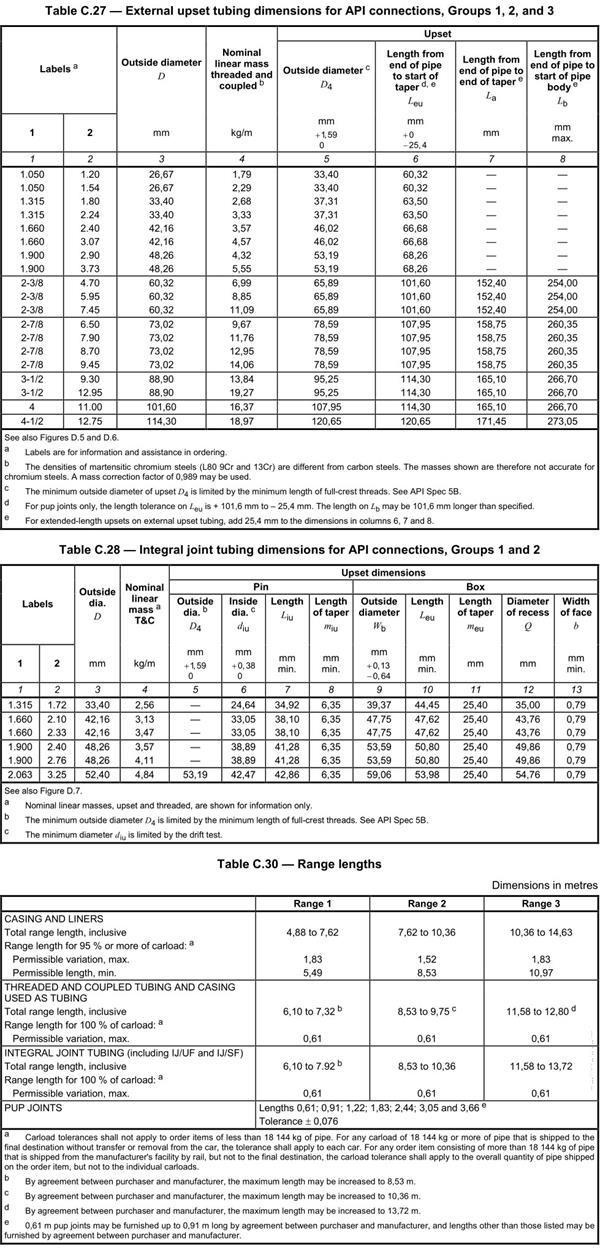

2. Dimensão da tubulação de virada externa e tubulação de junta integral
Produtividade por ano 1 × 60 × 2 × 8 × 260 = 249600 unidades
III. Descrição do equipamento principal
1. Prensa perturbadora hidráulica
A prensa hidráulica de virada escolhida para esta produção tem capacidade suficiente para alterar as tubulações mínima e máxima de ”a ” (de 60,3 mm a 114,3 mm).
2 conjuntos de prensas hidráulicas perturbadoras são colocados simultaneamente; um conjunto de prensas hidráulicas perturbadoras é usado para terminar a perturbação em uma extremidade da tubulação; outro conjunto de prensas hidráulicas perturbadoras é perturbado na outra extremidade da tubulação, o que aumenta significativamente a produtividade e a eficiência.
Todo o processo perturbador, incluindo a carga do tubo, o transporte do tubo, a alimentação, o aquecimento por indução, a fixação da matriz, a perturbação, o resfriamento e a lubrificação da matriz, são totalmente automáticos.
2. Máquina de teste de mandril de tração
Após a perturbação, o teste do mandril de deriva deve ser feito de acordo com o padrão API 5CT.

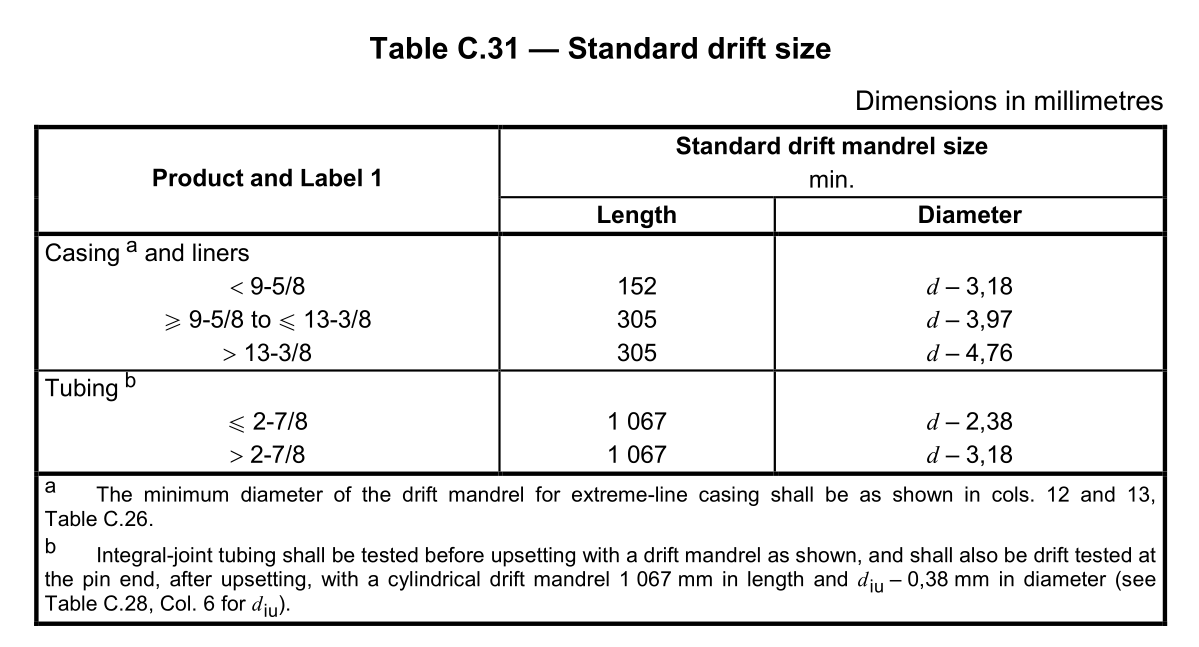

Esta máquina de teste de mandril de deriva é um equipamento especial para inspeção da qualidade do diâmetro do tubo de óleo. Adota um medidor de diâmetro padrão para testar a cilindricidade e a retidão do tubo de óleo. A máquina de teste de mandril de derivação de tubulação de óleo atende aos requisitos da Tabela C.31- Tamanho de desvio padrão no padrão API SPEC 5CT.
3. Torno do país petrolífero
Nossa empresa pode fornecer torno de país de óleo CNC tipo cama plana de economia, torno de país de óleo CNC de leito inclinado moderado e torno de país de óleo CNC de alto desempenho.
O torno CNC para petróleo com leito plano do tipo econômico está equipado com mandris pneumáticos duplos, torre elétrica V4, sistema CNC SINUMERIK808D ou Fanuc 0i-TF.
O torno CNC para campos petrolíferos com inclinação moderada é equipado com mandris hidráulicos duplos, torre hidráulica H8, sistema CNC Fanuc 0i-TF.
O torno CNC para óleo de alto desempenho é equipado com motor de eixo DC com grande toque, mandris hidráulicos duplos, torre superior é torre H8, torre inferior é torre de precisão de alto posicionamento apenas para rosqueamento. A produtividade é de 4-5 vezes ao torno do país de petróleo comum.
Todos os três tipos de torno de país de petróleo podem atender aos requisitos de precisão do padrão API 5B.
4. Máquina de teste hidrostática
A máquina de teste hidrostática para tubos adota um método avançado de vedação radial, que requer vedação da face final sem conexão com rosca, e adota um dispositivo de mancal de cunha.
A interface homem-máquina e o sistema de monitoramento em tempo real do computador podem exibir a curva e o valor da pressão em tempo real e registrar e salvar cumulativamente cada parâmetro.
Ao trabalhar, defina vários parâmetros (como número do tubo, diâmetro do tubo, espessura da parede, grau do aço, pressão, tempo de espera, data, número do operador etc.) de acordo com o padrão API, e o tubo entra automaticamente no equipamento através do armazenamento prateleira. O teste hidrostático é iniciado automaticamente. Após atingir a pressão definida e o tempo de retenção da pressão, a carga será descarregada automaticamente e a tubulação será enviada ao rack de armazenamento. Se a tubulação estiver qualificada, a próxima tubulação será enviada para a máquina de teste; se falhar, será dado um alarme sonoro e visual.
