API 5CT สายการผลิตท่ออารมณ์เสียภายนอกประกอบด้วยเตาเหนี่ยวนำความร้อน, การให้อาหารอัตโนมัติและอุปกรณ์การปล่อย, กด upsetting ไฮดรอลิ, แมนดริฟดแมนดริฟเครื่องทดสอบ, ท่อสายการรักษาความร้อน, เครื่องยืดไฮดรอลิ เครื่อง, เครื่องเคลือบ, เครื่องเข้ารหัสสี, ฯลฯ
I. กลุ่มผลิตภัณฑ์

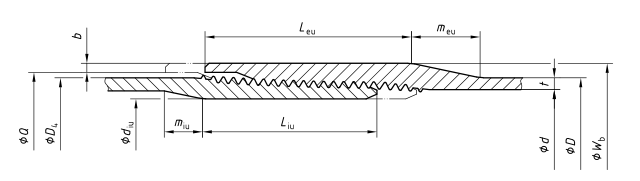

1. การวาดภาพของท่อภายนอกอารมณ์เสียและท่อร่วมหนึ่ง
ท่ออารมณ์เสียภายนอก
ท่อข้อต่อหนึ่ง

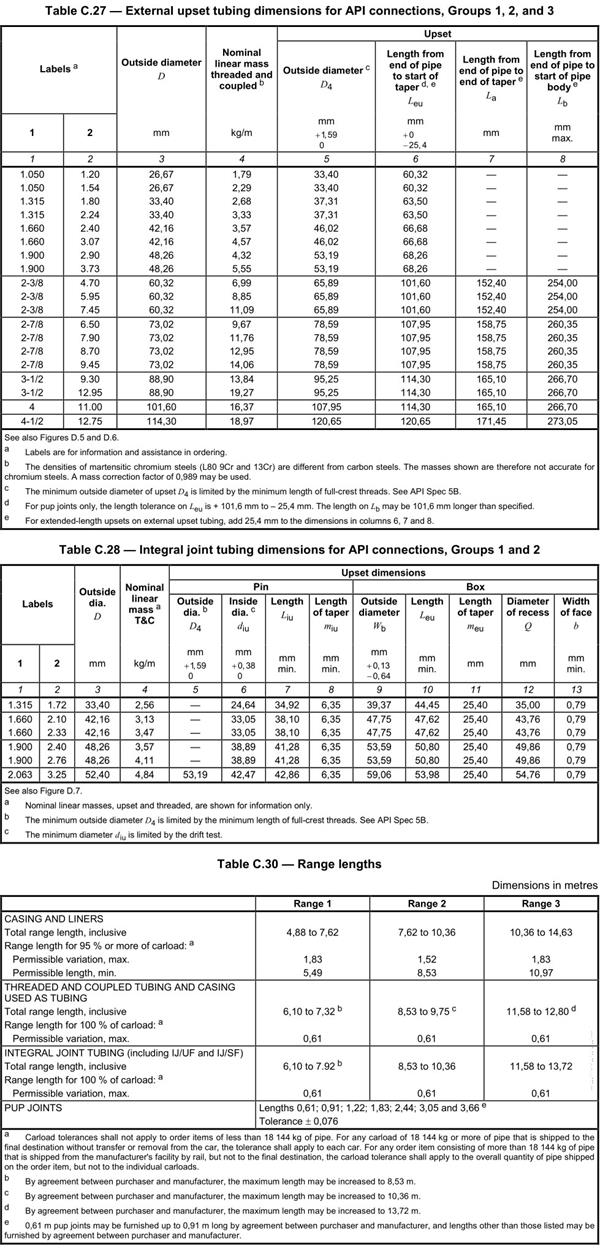

2. ขนาดของท่อภายนอกที่ทำให้เสีย
3. วัสดุท่อ
H40, J55, L80, N80, C90, T95 และ P110
II. ผลผลิต
1 ชิ้น / นาที 2 กะ / วัน 260 วันทำการ / ปี
ผลผลิตต่อปี 1 × 60 × 2 × 8 × 260 = 249,600 ชิ้น
III. คำอธิบายอุปกรณ์สำคัญ
1. กดไฮดรอลิก
เครื่องอัดขึ้นรูปแบบไฮดรอลิกที่เลือกสำหรับการผลิตนี้มีความจุมากพอที่จะทำให้ท่อต่ำสุดและสูงสุดจาก
” ถึง
” (จาก 60.3 มม. เป็น 114.3 มม.)
เครื่องกดอัพไฮดรอลิก 2 ชุดจะถูกวางพร้อมกันโดยใช้การกดอัพไฮดรอลิกหนึ่งครั้งเพื่อทำให้การเซ็ตที่ปลายด้านหนึ่งของหลอดสิ้นสุดลงการกดอัพไฮดรอลิกอีกชุดหนึ่ง
กระบวนการปั่นป่วนทั้งหมดตั้งแต่การโหลดท่อการลำเลียงหลอดการให้อาหารการเหนี่ยวนำความร้อนการจับยึดแม่พิมพ์การรีเซ็ตการทำให้เย็นลงและการหล่อลื่นแม่พิมพ์นั้นเป็นแบบอัตโนมัติเต็มรูปแบบ
2. เครื่องทดสอบแมนเดรลดริฟท์
ควรทำการทดสอบ Mandrel แบบดริฟท์ตามมาตรฐาน API 5CT

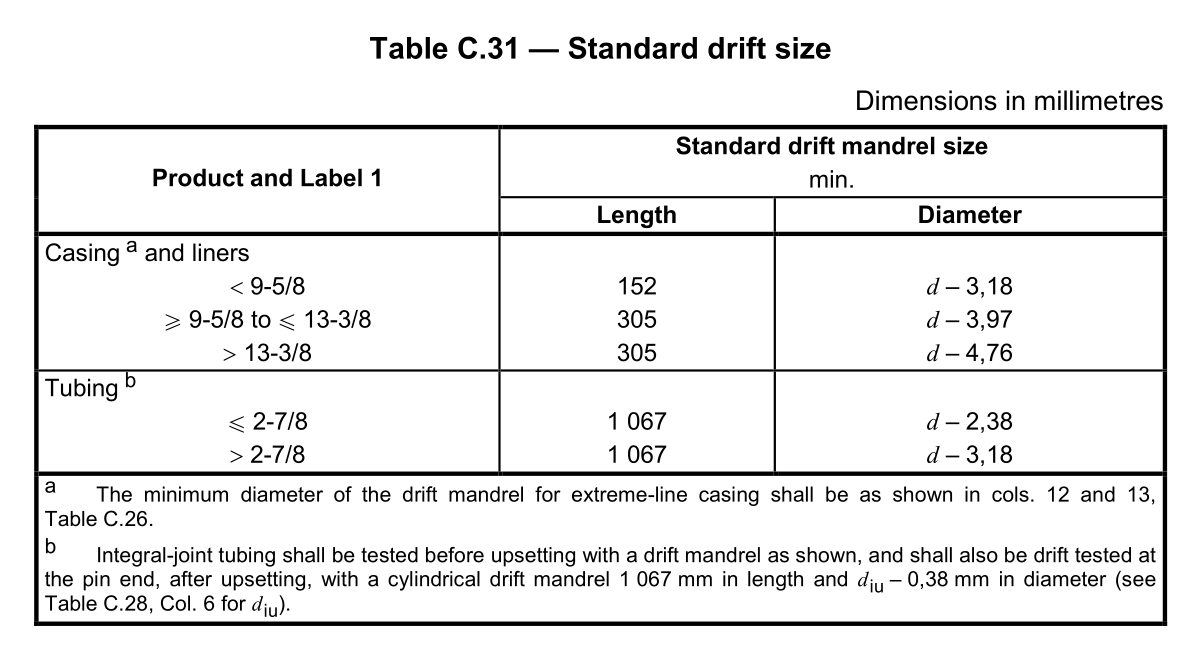

เครื่องทดสอบแมนเดรลดริฟท์นี้เป็นอุปกรณ์พิเศษสำหรับการตรวจสอบคุณภาพเส้นผ่าศูนย์กลางท่อน้ำมัน มันใช้เครื่องวัดเส้นผ่าศูนย์กลางมาตรฐานเพื่อทดสอบทรงกระบอกและความตรงของท่อน้ำมัน เครื่องทดสอบแมนเดรลลอยท่อน้ำมันตรงตามข้อกำหนดของตาราง C.31- ขนาดดริฟท์มาตรฐานในมาตรฐาน API SPEC 5CT
3. น้ำมันกลึงประเทศ
บริษัท ของเราสามารถจัดหาเครื่องกลึงซีเอ็นซีประเทศน้ำมันชนิดประหยัดเตียงกลึงซีเอ็นซีประเทศน้ำมันปานกลางและเครื่องกลึงซีเอ็นซีประเทศน้ำมันประสิทธิภาพสูง
เครื่องกลึงซีเอ็นซีชนิดน้ำมันแบบประหยัดชนิดติดตั้งภายนอกพร้อมด้วยหัวจับลมคู่, ป้อมปืนไฟฟ้า V4, SINUMERIK808D หรือระบบซีเอ็นซี Fanuc 0i-TF
เครื่องกลึงซีเอ็นซีประเทศน้ำมันเอียงปานกลางเตียงพร้อม chucks ไฮดรอลิกสองป้อมปืนไฮดรอลิก H8 ระบบ Fanuc 0i-TF CNC
เครื่องกลึงซีเอ็นซีน้ำมันในประเทศที่มีประสิทธิภาพสูงมาพร้อมกับมอเตอร์แกน DC พร้อมหัวจับขนาดใหญ่ไฮดรอลิกสองหัวป้อมปืนด้านบนเป็นป้อมปืน H8 ป้อมปืนล่างมีป้อมปืนความแม่นยำสูงสำหรับการทำเกลียว กำลังการผลิต 4-5 เท่าของการกลึงประเทศน้ำมันธรรมดา
เครื่องกลึงประเทศน้ำมัน 3 ชนิดสามารถตอบสนองความต้องการความแม่นยำของมาตรฐาน API 5B
4. เครื่องทดสอบที่หยุดนิ่ง
เครื่องทดสอบไฮโดรลิกส์แบบท่อใช้วิธีการปิดผนึกแบบรัศมีขั้นสูงซึ่งต้องใช้การปิดผนึกใบหน้าแบบปลายโดยไม่ต้องเชื่อมต่อด้ายและใช้อุปกรณ์แบริ่งแบบลิ่ม
อินเทอร์เฟซของเครื่องจักรและคอมพิวเตอร์แบบเรียลไทม์ระบบการตรวจสอบสามารถแสดงกราฟความดันและค่าในแบบเรียลไทม์และบันทึกและบันทึกแต่ละพารามิเตอร์
เมื่อทำงานให้ตั้งค่าพารามิเตอร์ต่าง ๆ (เช่นหมายเลขท่อเส้นผ่าศูนย์กลางท่อความหนาของผนังเกรดเหล็กความดันเวลาถือวันที่หมายเลขผู้ปฏิบัติงาน ฯลฯ ) ตามมาตรฐาน API และท่อจะเข้าสู่อุปกรณ์โดยอัตโนมัติผ่านการจัดเก็บ ชั้น จากนั้นการทดสอบ hydrostatic จะเริ่มขึ้นโดยอัตโนมัติ หลังจากถึงความดันที่กำหนดและเวลาในการพักแรงดันโหลดจะถูกโหลดโดยอัตโนมัติและท่อจะถูกส่งไปยังชั้นเก็บ หากท่อมีคุณสมบัติเหมาะสมท่อต่อไปจะถูกส่งไปยังเครื่องทดสอบ หากล้มเหลวจะมีการแจ้งเตือนด้วยเสียงและภาพ
