เหล็กแท่งอมยิ้มครั้งเหล็กแท่งม้า สายการผลิต

แท่งดูดเหล็กและสายการผลิตแท่งเหล็กของ SM11-450 นั้นขึ้นอยู่กับการตีขึ้นรูปแนวนอนรวมถึงเตาเหนี่ยวนำระดับกลางที่มีการโหลดอัตโนมัติและกลไกการให้อาหารกลไกหุ่นยนต์อุตสาหกรรม 6 แกน, SM11-450 กดตีขึ้นรูปแนวนอน การชุบและแบ่งเบาบรรเทาเตาและเครื่องกลึงซีเอ็นซีที่มีกลไกการโหลดและการให้อาหารอัตโนมัติ

I. ช่วงการผลิต

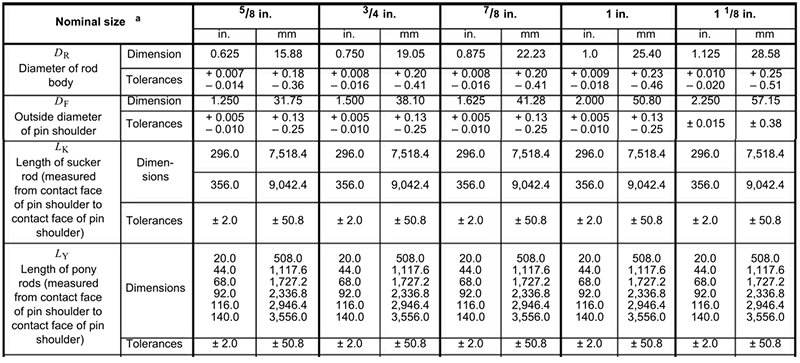

ตามมาตรฐาน API 11B ขนาดและความคลาดเคลื่อนสำหรับแท่งดูดเหล็กและแท่งเหล็กดังต่อไปนี้:



II. ผลผลิต


4 หัว / นาที 2 กะ / วัน 260 วันทำการ / ปี
ผลผลิตต่อปี 4 × 0.5 × 60 × 2 × 8 × 260 = 499,200 ชิ้น


III. แผนภูมิการไหลการผลิต



IV. คำอธิบายอุปกรณ์สำคัญ

1. เตาเหนี่ยวนำความถี่กลาง

สายการผลิตนี้ adopts เตาเหนี่ยวนำความถี่กลางที่มีอุปกรณ์โหลดและปล่อยอัตโนมัติ

เหล็กเส้นจะถูกจัดเก็บไว้บนม้านั่งเก็บอุปกรณ์หมุนเวียนจะเปลี่ยนเหล็กให้เป็นโต๊ะป้อนลูกกลิ้งจากนั้นมอเตอร์ไดรฟ์ความถี่ตัวแปรจะถูกลดลง หลังจากที่ปลายของแท่งเหล็กถูกส่งไปยังตัวเหนี่ยวนำในระยะทางที่กำหนดแล้วลูกกลิ้งจะหยุดหมุน


เตาเหนี่ยวนำความร้อนประกอบด้วยชุดเหนี่ยวนำ 2 ชุดตัวเหนี่ยวนำ GTR40 สำหรับแกนดูด “ ถึง ” ตัวเหนี่ยวนำ GTR50 สำหรับแกนดูด ” ถึง ” เครื่องวัดอุณหภูมิอินฟราเรดไกลใช้สำหรับตรวจสอบและวัดอุณหภูมิความร้อนของแกนดูดในเวลาจริง


เตาเหนี่ยวนำพร้อมกับหอหล่อเย็นแบบปิดที่เต็มไปด้วยน้ำบริสุทธิ์ซึ่งใช้ในการจัดหาน้ำหล่อเย็นสำหรับพลังงานกลางและตัวเหนี่ยวนำ สื่อการทำความเย็นแบบหมุนเวียนนั้นทำงานในระบบปิดที่ไม่มีสิ่งแปลกปลอมจากภายนอกซึ่งไม่เพียง แต่จะทำให้แน่ใจในความบริสุทธิ์ของสารทำความเย็นเท่านั้น แต่ยังกำจัดปรากฏการณ์การขยายตัวภายในท่ออีกด้วย


2. กดตีแนวนอน

เครื่องตีขึ้นรูปแนวนอนของเราเป็นเครื่องตีขึ้นรูปแนวนอนที่ทันสมัยพร้อมการติดตั้งแม่พิมพ์แนวนอน มันเป็นความคิดอุปกรณ์สำหรับการดูดเหล็กดูด upsetting

เครื่องตีขึ้นรูปแนวนอนสามารถรับรู้การขึ้นรูปหลายช่องซึ่งค่อนข้างสะดวกในการยกแท่งดูด การรวบรวมวัสดุ, การขึ้นรูปประแจ, การขึ้นรูปบ่าและการตัดแต่งแบบกระพริบสามารถทำได้โดยการตีขึ้นรูปแนวนอนเพียงชุดเดียวด้วยการให้ความร้อนครั้งเดียวซึ่งประหยัดและมีประสิทธิภาพ

มันง่ายมากที่จะตระหนักถึงก้านดูดอัตโนมัติที่ทำให้เสียการผลิตด้วยการติดตั้งหุ่นยนต์อุตสาหกรรม

ง่ายต่อการติดตั้งและปรับแต่งแม่พิมพ์

เครื่องตีขึ้นรูปแนวนอนนี้มีความแข็งแกร่งที่ดีพร้อมด้วยแท่งดูดที่ยอดเยี่ยมทำให้แม่นยำขึ้น

SPM สูงถึง 45 ครั้ง / นาทีซึ่งให้ผลผลิตสูง

คลัชของการกดคว่ำในแนวนอนใช้โครงสร้างบล็อกลอยความเฉื่อยเดียวด้วยความเฉื่อยขนาดเล็กซึ่งมีข้อดีของการสร้างความร้อนน้อยกว่าอายุการใช้งานที่ยาวนานและง่ายต่อการเปลี่ยนหลังจากที่มันชำรุด

แรงหนีบของอุปกรณ์ยกของเราคือ 1.11 เท่าของแรงยกที่ทำให้มั่นใจได้ว่าส่วนที่เหลือของแท่งเหล็กจะถูกยึดอย่างแน่นหนาในระหว่างกระบวนการตั้งฉาก


แท่งดูดเหล็กที่เป็นของแข็งทั้งหมด ” ถึง ” สามารถอัปเดตโดยการตีขึ้นรูปแนวนอนหนึ่งชุดที่มีแม่พิมพ์แตกต่างกัน


3. อุปกรณ์บำบัดความร้อน

สายการผลิต adopts อุปกรณ์การรักษาความร้อนความถี่กลางพร้อมกับการให้อาหารอัตโนมัติและอุปกรณ์การปฏิบัติ

แท่งดูดจะถูกเก็บไว้บนม้านั่งเก็บอุปกรณ์หมุนเวียนเปลี่ยนแกนดูดเข้าไปในตารางลูกกลิ้งให้อาหาร ลูกกลิ้งลำเลียงฟีดประกอบด้วยลูกกลิ้งรูปตัววีซึ่งวางอยู่ในมุมที่แน่นอนเพื่อให้แท่งดูดเคลื่อนที่ไปข้างหน้าด้วยการหมุน ก้านดูดถูกส่งไปยังตัวเหนี่ยวนำครั้งแรกโดยอุปกรณ์ป้อนลูกกลิ้งเพื่อให้ความร้อนจนกว่าจะถึงอุณหภูมิที่กำหนด ตัวเหนี่ยวนำที่สองคือการติดตามตัวเหนี่ยวนำที่เป็นพิเศษเพื่อชดเชยอุณหภูมิสำหรับปลายหัวดูดของ หลังจากที่ปลายหัวดูดของแท่งดูดเคลื่อนออกจากตัวเหนี่ยวนำตัวแรกตัวเหนี่ยวนำที่ติดตามจะเคลื่อนที่ไปพร้อมกับปลายหัวดูดของหัวดูดเพื่อให้ความร้อนที่ปลายหัวดูดของหัวดูดซึ่งทำให้อุณหภูมิของแต่ละส่วนของหัวดูดสม่ำเสมอ ลูกกลิ้งลำเลียงส่งแกนดูดไปยังแจ็คเก็ตน้ำเพื่อดับ ลูกกลิ้งลำเลียงส่งแกนดูดไปยังตัวเหนี่ยวนำตัวที่สามสำหรับการแบ่งเบาบรรเทาเมื่อแกนตัวดูดเสร็จสิ้นการดับ ตัวเหนี่ยวนำตัวที่สามถูกใช้เพื่อรักษาอุณหภูมิ สุดท้ายแท่งดูดจะส่งผ่านลูกกลิ้งลำเลียงไปที่เตียงทำความเย็น

กระบวนการบำบัดความร้อนทั้งหมดของการดูดแท่งเหล็กและการแบ่งเบาบรรเทา (การโหลด, การลำเลียง, การทำความร้อน, การให้อาหาร, การส่ง, การปลดปล่อย ฯลฯ ) จะถูกควบคุมโดยอัตโนมัติโดยคอมพิวเตอร์ส่วนบุคคลอุตสาหกรรม

คอมพิวเตอร์อยู่ในตำแหน่งควบคุมหลักในชุดอุปกรณ์รักษาความร้อนทั้งชุด คอมพิวเตอร์ออกคำสั่งที่สอดคล้องกับแหล่งจ่ายไฟหลังจากการคำนวณและการวิเคราะห์ที่ครอบคลุมของสัญญาณอุณหภูมิที่เก็บรวบรวมซึ่งทำให้กำลังไฟที่สอดคล้องกันของแหล่งจ่ายไฟ วันที่ผลิตเวลาและอุณหภูมิความร้อนจะถูกบันทึกและจัดเก็บในแบบเรียลไทม์และสามารถส่งไปยังระดับการจัดการเป็นประจำ

อุปกรณ์รักษาความร้อนใช้เครื่องวัดอุณหภูมิอินฟราเรดไกล ความแม่นยำในการวัดอุณหภูมิคือ± 0.3% ± 1 ° C ของค่าที่วัดได้


4. เครื่องกลึงซีเอ็นซี

สายการผลิตก้านดูด adopts กลึงซีเอ็นซีสมบูรณ์ด้วยการให้อาหารอัตโนมัติและอุปกรณ์การปลดปล่อย

ก้านดูดจะถูกเก็บไว้บนม้านั่งเก็บอุปกรณ์หมุนก้านดูดเข้าไปในสายพานลำเลียงลูกกลิ้งให้อาหาร motor จากนั้นมอเตอร์ความถี่แปรผันจะลดลง, ตัวลดไดรฟ์จะหมุนลูกกลิ้งเพื่อหมุนก้านดูดไปข้างหน้า หลังจากที่ปลายก้านดูดถูกส่งไปยังเครื่องกลึงซีเอ็นซีผ่านทางแกนหมุนในระยะที่กำหนดลูกกลิ้งหยุดหมุน

เครื่องกลึงซีเอ็นซีนั้นติดตั้งระบบ FANUC CNC และเซอร์โวมอเตอร์
