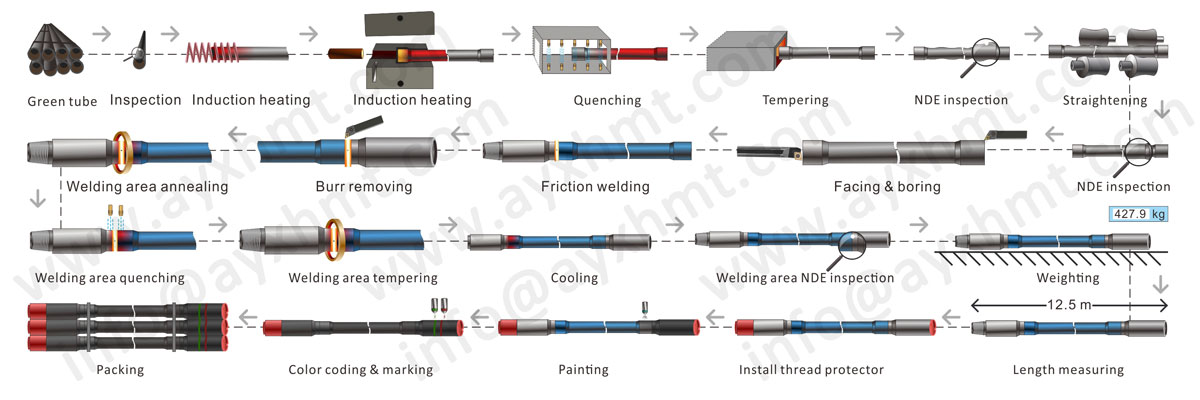

API 5DP ड्रिल पाइप उत्पादन लाइन इंडक्शन हीटिंग फर्नेस, ऑटोमैटिक फीडिंग और डिस्चार्जिंग डिवाइस, हाइड्रोलिक अपसेटिंग प्रेस, ड्रिफ्ट मैंड्रेल टेस्टिंग मशीन, ड्रिल पाइप हीट ट्रीटमेंट लाइन, हाइड्रोलिक स्ट्रेटनिंग मशीन, ऑइल कंट्री लेथ, घर्षण वेल्डिंग मशीन, वेल्डिंग एरिया हीट ट्रीटमेंट द्वारा बनाई गई है। लाइन, पेंटिंग मशीन, लंबाई और वजन मापने की मशीन और रंग कोडिंग और मार्किंग मशीन, आदि।
I. उत्पाद रेंज
ड्रिल पाइप व्यास सीमा: 60.3 मिमी से 168.3 मिमी तक (से
” सेवा
”)
स्टील ग्रेड: E75, X95, G105 और S135
परेशान करने वाले रूप: यूरोपीय संघ, IU और IEU।
II. उत्पादकता
0.5 टुकड़ा / मिनट, 2 पारियों / दिन, 260 कार्य दिवसों / वर्ष।
प्रति वर्ष उत्पादकता 0.5 × 60 × 2 × 8 × 260 = 124,800 पीसी
III. मुख्य उपकरण विवरण
1. हाइड्रोलिक अपसेटिंग प्रेस
इस उत्पादन के लिए चुने गए हाइड्रोलिक अपसेटिंग प्रेस में न्यूनतम और अधिकतम ट्यूब बॉडी से परेशान करने की पर्याप्त क्षमता है ” सेवा ” (60.3 मिमी से 168.3 मिमी तक)।
हाइड्रोलिक अपसेटिंग प्रेस के 2 सेटों को एक साथ रखा जाता है, हाइड्रोलिक बॉसेटिंग प्रेस के एक सेट का उपयोग ट्यूब बॉडी के एक छोर तक अपसेटिंग खत्म करने के लिए किया जाता है, हाइड्रोलिक अपसेटिंग प्रेस का एक और सेट ट्यूब बॉडी के दूसरे सिरे का उपयोग करता है, जो उत्पादकता और दक्षता को बढ़ाता है।
ट्यूब लोडिंग, ट्यूब कन्वेक्शन, फीडिंग, इंडक्शन हीटिंग, डाई क्लैम्पिंग, अपसेटिंग, डाई कूलिंग और डाई लुब्रिकेशन सहित पूरी अपसेटिंग प्रक्रियाएँ पूर्ण स्वचालित हैं।
2. बहाव मंडरेल परीक्षण मशीन
परेशान होने के बाद, एपीआई 5 डीपी मानक के अनुसार ड्रिफ्ट मैंन्ड्रेल परीक्षण किया जाना चाहिए।
यह बहाव मैन्ड्रोल परीक्षण मशीन तेल पाइप व्यास गुणवत्ता निरीक्षण के लिए एक विशेष उपकरण है। यह मानक व्यास गेज को परेशान करने के बाद ट्यूब शरीर की बेलनाकारता और सीधेपन का परीक्षण करने के लिए अपनाता है।
3. तेल देश खराद
हमारी कंपनी की आपूर्ति कर सकते हैं अर्थव्यवस्था प्रकार फ्लैट बिस्तर सीएनसी तेल देश खराद, मध्यम तिरछा बिस्तर सीएनसी तेल देश खराद और उच्च प्रदर्शन सीएनसी तेल देश खराद।
अर्थव्यवस्था प्रकार फ्लैट बिस्तर सीएनसी तेल देश खराद डबल वायवीय चक, V4 बिजली बुर्ज, SINUMERIK808D या Fanuc 0i-TF सीएनसी प्रणाली से सुसज्जित है।
तिरछा बिस्तर सीएनसी तेल देश खराद डबल हाइड्रोलिक चक, H8 हाइड्रोलिक बुर्ज, Fanuc 0i-TF सीएनसी प्रणाली से सुसज्जित है।
सभी 2 प्रकार के ऑयल कंट्री लैट्स को अपसेट होने के बाद ट्यूब बॉडी से सामना करने और उबाऊ करने के लिए इस्तेमाल किया जा सकता है।
4. हाइड्रोलिक घर्षण वेल्डिंग मशीन
हाइड्रोलिक घर्षण वेल्डिंग मशीन वेल्डिंग के बाद स्वचालित ट्यूब बॉडी फीडिंग, घर्षण वेल्डिंग, अंदर और बाहर वेल्डिंग बीड रिमूवल, ड्रिल पाइप डिस्चार्ज का एहसास कर सकती है। आंतरिक वेल्डिंग मनका हटाने आंतरिक पंच द्वारा महसूस किया जाता है, बाहरी वेल्डिंग मनका हटाने उपकरण काटने के द्वारा किया जाता है। उपकरण क्रियाएं सुसंगत, सटीक हैं, और वर्कपीस के वेल्डिंग भाग को पूर्ण संपर्क सतह पर वेल्डेड किया गया है, अक्षीय और रेडियल अभिविन्यास सटीक है।
घर्षण और परेशान होने की पहली और दूसरी कक्षाएं समय द्वारा नियंत्रित होती हैं, और समय पैरामीटर पीएलसी और टच स्क्रीन द्वारा पूर्व निर्धारित या बदल सकते हैं, जो मानक को बदलने और कई प्रकार के वर्कपीस को वेल्डिंग करते समय स्वचालित वेल्डिंग का एहसास करने के लिए सुविधाजनक है।
वेल्डिंग प्रक्रिया में, धुरी की गति, अक्षीय दबाव, स्लाइड विस्थापन, धुरी मोटर वर्तमान वक्र, डेटा और स्विचेस स्थिति को वास्तविक समय में प्रदर्शित किया जा सकता है।
5. वेल्डिंग क्षेत्र गर्मी उपचार लाइन

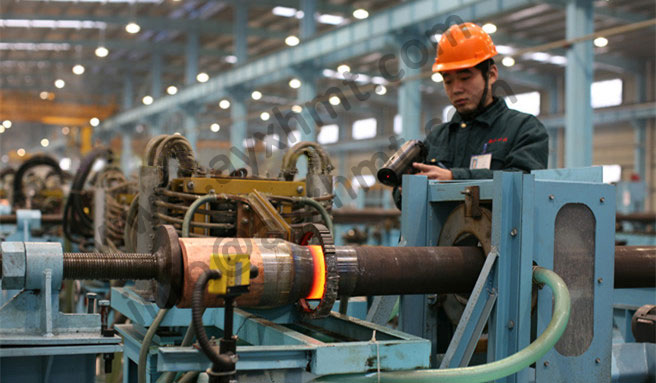

इंटरमीडिएट फ्रिक्वेंसी इंडक्शन भट्टी का उपयोग ड्रिल पाइप के वेल्डिंग क्षेत्र को गर्म करने के लिए किया जाता है ताकि वेल्डिंग के तनाव को दूर करने के लिए तापमान का निर्धारण किया जा सके। उसके बाद, वेल्डिंग क्षेत्र को शमन तापमान तक गर्म किया जाता है, फिर शीतलन के लिए वेल्डिंग क्षेत्र में पानी का छिड़काव किया जाता है। अंत में, वेल्डिंग क्षेत्र को तड़के के तापमान तक गर्म किया जाता है और कुछ समय के लिए इस तापमान में रखा जाता है।
प्रेरण कॉइल में सटीक हीटिंग की स्थिति सुनिश्चित करने के लिए स्थिति समायोजन (ऊपर और नीचे, बाएं और दाएं, आगे और पीछे) के कार्य होते हैं।
हीटिंग प्रक्रिया के दौरान, वर्दी तापमान सुनिश्चित करने के लिए पाइप कन्वेयर पर ड्रिल पाइप घुमाया जाता है।
