एपीआई 5CT बाहरी-अपसेट ट्यूबिंग उत्पादन लाइन इंडक्शन हीटिंग फर्नेस, स्वचालित फीडिंग और डिस्चार्जिंग डिवाइस, हाइड्रोलिक अपसेटिंग प्रेस, ड्रिफ्ट मैंड्रेल टेस्टिंग मशीन, ट्यूबिंग हीट ट्रीटमेंट लाइन, हाइड्रोलिक स्ट्रेटनिंग मशीन, ऑयल कंट्री लेथ, हाइड्रोस्टैटिक टेस्टिंग मशीन, पाइप कपलिंग फिटिंग द्वारा बनाई गई है। मशीन, कोटिंग मशीन, रंग कोडिंग मशीन, आदि
I. उत्पाद रेंज
1. बाहरी-परेशान ट्यूबिंग और अभिन्न-संयुक्त ट्यूबिंग का आरेखण

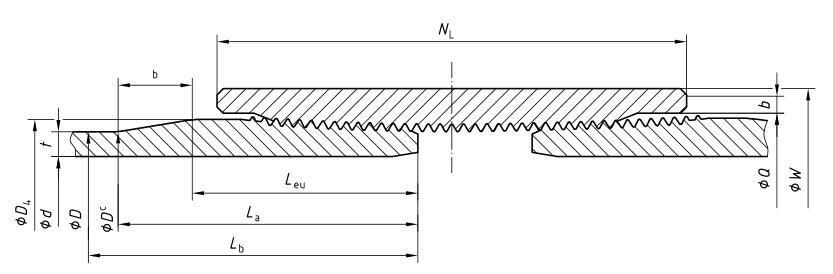

बाहरी-परेशान ट्यूबिंग

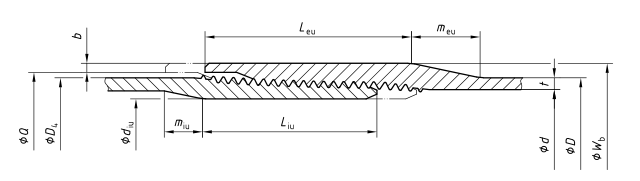

इंटीग्रल-संयुक्त टयूबिंग

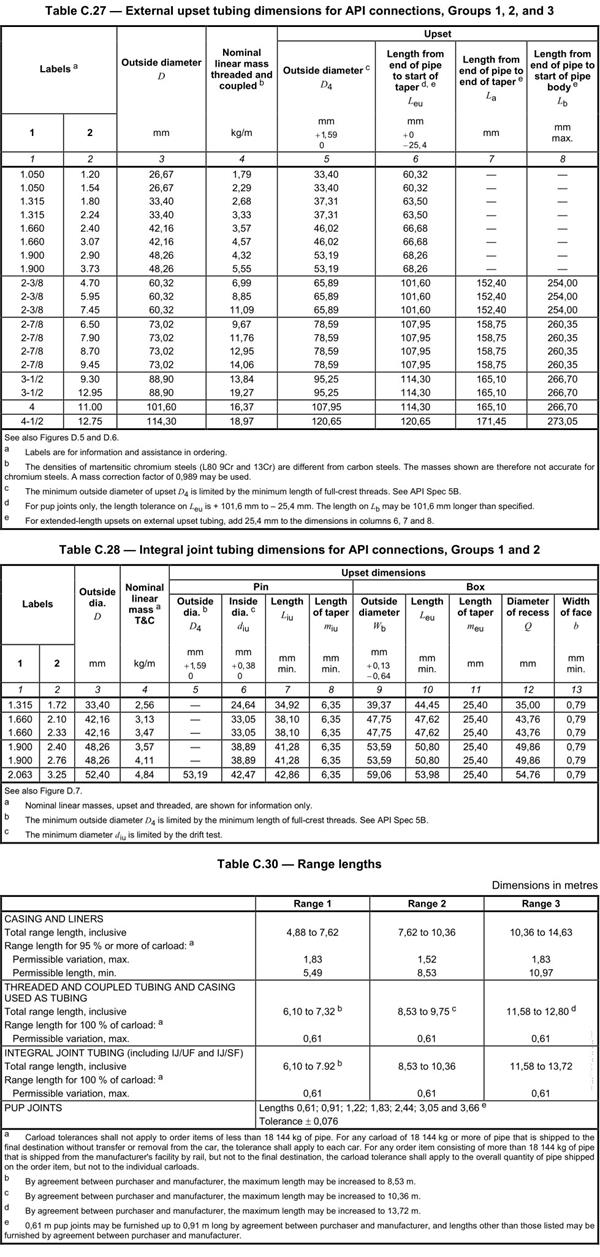

2. बाहरी-परेशान ट्यूबिंग और अभिन्न-संयुक्त ट्यूबिंग का आयाम
3. ट्यूबिंग की सामग्री
H40, J55, L80, N80, C90, T95 और P110।
II. उत्पादकता
1 टुकड़ा / मिनट, 2 शिफ्ट / दिन, 260 कार्य दिवस / वर्ष।
प्रति वर्ष उत्पादकता 1 × 60 × 2 × 8 × 260 = 249,600 पीसी
III. मुख्य उपकरण विवरण
1. हाइड्रोलिक अपसेटिंग प्रेस
इस उत्पादन के लिए चुने गए हाइड्रोलिक अपसेटिंग प्रेस में न्यूनतम क्षमता और अधिकतम नलकूप को
”से
” (60.3 मिमी से 114.3 मिमी) तक बढ़ाने की क्षमता है।
हाइड्रोलिक अपसेटिंग प्रेस के 2 सेट एक साथ रखे जाते हैं, हाइड्रोलिक अपसेटिंग प्रेस के एक सेट का उपयोग ट्यूबिंग के एक छोर तक परेशान करने के लिए किया जाता है, हाइड्रोलिक अपसेटिंग प्रेस का एक और सेट ट्यूबिंग के दूसरे छोर का उपयोग करता है, जो उत्पादकता और दक्षता को बढ़ाता है।
ट्यूब लोडिंग, ट्यूब कन्वेक्शन, फीडिंग, इंडक्शन हीटिंग, डाई क्लैम्पिंग, अपसेटिंग, डाई कूलिंग और डाई लुब्रिकेशन सहित पूरी अपसेटिंग प्रक्रियाएँ पूर्ण स्वचालित हैं।
2. बहाव मंडरेल परीक्षण मशीन
परेशान होने के बाद, एपीआई 5CT मानक के अनुसार ड्रिफ्ट मैंन्डल परीक्षण किया जाना चाहिए।

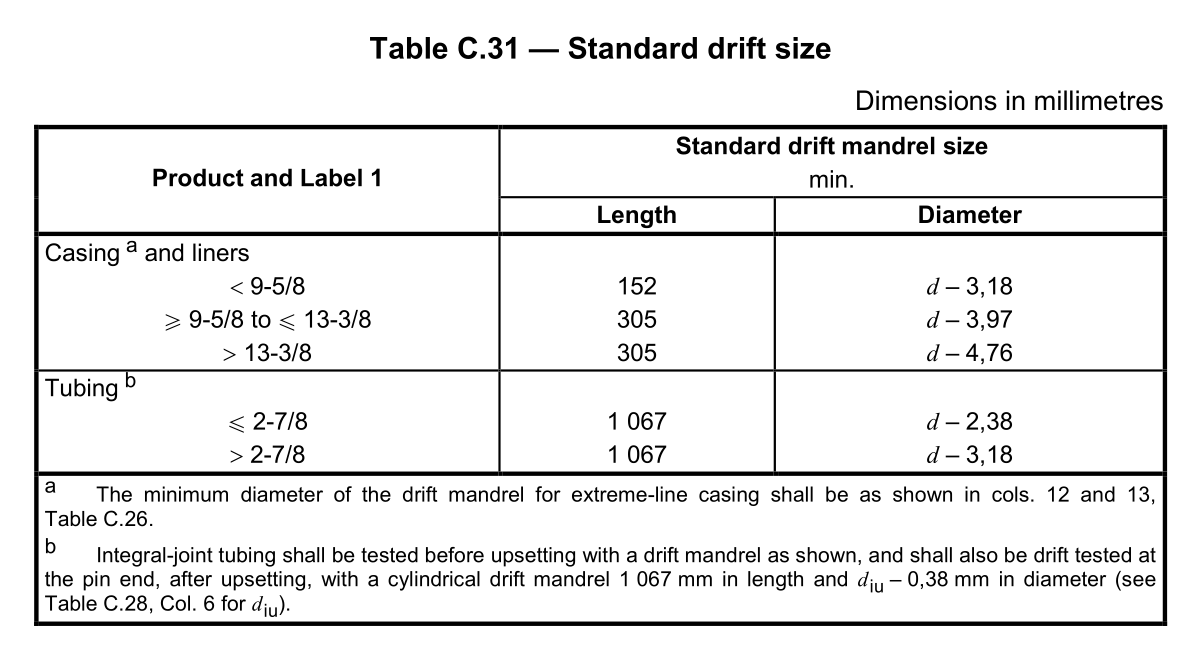

यह बहाव मैन्ड्रोल परीक्षण मशीन तेल पाइप व्यास गुणवत्ता निरीक्षण के लिए एक विशेष उपकरण है। यह तेल पाइप की बेलनशीलता और सीधेपन का परीक्षण करने के लिए मानक व्यास गेज को अपनाता है। तेल टयूबिंग बहती खराद का धुरा परीक्षण मशीन तालिका C.31 की आवश्यकता को पूरा करती है- API युक्ति 5CT मानक में मानक बहाव का आकार।
3. तेल देश खराद
हमारी कंपनी की आपूर्ति कर सकते हैं अर्थव्यवस्था प्रकार फ्लैट बिस्तर सीएनसी तेल देश खराद, मध्यम तिरछा बिस्तर सीएनसी तेल देश खराद और उच्च प्रदर्शन सीएनसी तेल देश खराद।
अर्थव्यवस्था प्रकार फ्लैट बिस्तर सीएनसी तेल देश खराद डबल वायवीय चक, V4 बिजली बुर्ज, SINUMERIK808D या Fanuc 0i-TF सीएनसी प्रणाली से सुसज्जित है।
मध्यम तिरछा बिस्तर सीएनसी तेल देश खराद डबल हाइड्रोलिक चक, H8 हाइड्रोलिक बुर्ज, फैनुक 0i-TF- टी प्रणाली से सुसज्जित है।
उच्च प्रदर्शन सीएनसी तेल देश खराद डीसी स्पिंडल मोटर के साथ सुसज्जित है बड़ी टोक़, डबल हाइड्रोलिक चक, ऊपरी बुर्ज एच 8 बुर्ज है, कम बुर्ज उच्च स्थिति परिशुद्धता बुर्ज केवल थ्रेडिंग के लिए है। उत्पादकता साधारण तेल देश के खराद का 4-5 गुना है।
सभी 3 प्रकार के तेल देश खराद एपीआई 5 बी मानक की सटीक आवश्यकता को पूरा कर सकते हैं।
4. हाइड्रोस्टैटिक परीक्षण मशीन
टयूबिंग हाइड्रोस्टैटिक टेस्टिंग मशीन एडवांस्ड रेडियल सीलिंग मेथड को अपनाती है, जिसके लिए थ्रेड कनेक्शन के बिना एंड फेस सीलिंग की आवश्यकता होती है, और एक वायरिंग बियरिंग डिवाइस को अपनाया जाता है।
मानव-मशीन इंटरफ़ेस और कंप्यूटर वास्तविक समय की निगरानी प्रणाली वास्तविक समय में दबाव वक्र और मूल्य प्रदर्शित कर सकती है, और संचयी रूप से रिकॉर्ड कर सकती है और अपने पैरामीटर को बचा सकती है।
काम करते समय, एपीआई मानक के अनुसार विभिन्न मापदंडों (जैसे पाइप नंबर, पाइप व्यास, दीवार की मोटाई, स्टील ग्रेड, दबाव, होल्डिंग समय, दिनांक, ऑपरेटर संख्या, आदि) को सेट करें और टयूबिंग स्वचालित रूप से भंडारण के माध्यम से उपकरण में प्रवेश करता है। रैक। फिर हाइड्रोस्टेटिक परीक्षण स्वचालित रूप से शुरू हो जाता है। सेट प्रेशर और प्रेशर होल्डिंग समय पर पहुंचने के बाद, लोड स्वचालित रूप से अनलोड हो जाएगा और टयूबिंग को स्टोरेज रैक पर भेज दिया जाएगा। यदि ट्यूबिंग योग्य है, तो अगला ट्यूबिंग परीक्षण मशीन को भेजा जाता है; यदि यह विफल रहता है, तो एक श्रव्य और दृश्य अलार्म दिया जाएगा।
