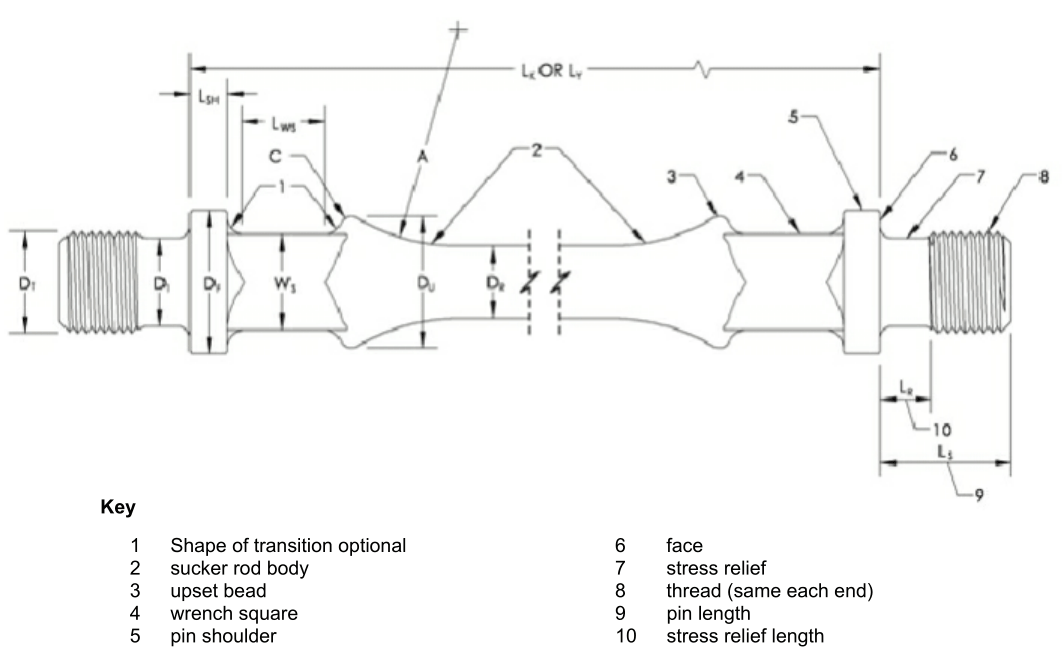

मानक एपीआई 11 बी के अनुसार , स्टील चूसने वाला छड़ और इस्पात टट्टू छड़ के लिए आयाम और सहिष्णुता निम्नलिखित हैं:
4 हेड एस / मिनट, 2 शिफ्ट / दिन, 260 कार्य दिवस / वर्ष ।
पी प्रति वर्ष 4 × 0.5 × 60 × 2 × 8 × 260 = 499,200 पीसी
यह उत्पादन लाइन इंटरमीडिएट फ्रीक्वेंसी इंडक्शन फर्नेस को ऑटोमैटिक लोडिंग और डिस्चार्जिंग डिवाइस के साथ अपनाती है।
स्टील की सलाखों को स्टोरेज बेंच पर स्टोर किया जाता है, टर्नओवर डिवाइस स्टील बार को फीडिंग रोलर टेबल में बदल देती है, फिर v ariable फ्रीक्वेंसी मोटर ड्राइव reducer, reducer ड्राइव रोलर को घुमाता है ताकि स्टील बार आगे बना सके । एक fter स्टील बार के अंत एक निश्चित दूरी के लिए प्रारंभ करनेवाला को भेजा जाता है, रोलर घूर्णन बंद हो जाता है।
प्रेरण हीटिंग भट्ठी 2 रॉड, रॉड रॉड
"से
" के लिए प्रारंभ करनेवाला GTR40, चूसने वाला रॉड
"से
" के लिए प्रारंभ करनेवाला GTR50 के लिए सुसज्जित है। दूर-अवरक्त थर्मामीटर का उपयोग वास्तविक समय में चूसने वाला छड़ के ताप तापमान की निगरानी और मापने के लिए किया जाता है।
प्रेरण भट्ठी को शुद्ध पानी से भरे बंद प्रकार के कूलिंग टॉवर से सुसज्जित किया जाता है, जिसका उपयोग मध्यवर्ती शक्ति और प्रारंभ करनेवाला दोनों के लिए ठंडा पानी प्रदान करने के लिए किया जाता है । परिसंचारी शीतलन माध्यम बिना किसी विदेशी अशुद्धियों के बंद परिसंचरण में काम कर रहा है , जो न केवल शीतलन माध्यम की शुद्धता सुनिश्चित करता है, बल्कि पाइप लाइन के अंदर स्केलिंग की घटना को भी समाप्त करता है ।
ओ उर क्षैतिज फोर्जिंग प्रेस क्षैतिज मर स्थापना के साथ आधुनिक क्षैतिज फोर्जिंग प्रेस का एक प्रकार है। मैं स्टील चूसने वाला रॉड परेशान के लिए विचार उपकरण है।
यह क्षैतिज फोर्जिंग प्रेस मल्टी-कैविटी फोर्जिंग का एहसास कर सकता है, जो चूसने वाला रॉड अपसेटिंग के लिए बहुत सुविधाजनक है । एम अपरिमेय सभा, रिंच स्क्वायर फॉर्मिंग, पिन शोल्डर फॉर्मिंग और फ्लास हिंग ट्रिमिंग को एक समय के हीटिंग के साथ क्षैतिज फोर्जिंग प्रेस के केवल एक सेट द्वारा प्राप्त किया जा सकता है , जो आर्थिक और ई fficient है ।
उद्योग रोबोट की स्थापना के साथ स्वचालित चूसने वाला रॉड अपसेटिंग उत्पादन का एहसास करना बहुत आसान है।
मरना और मरना समायोजित करना सरल है।
टी उनके क्षैतिज फोर्जिंग प्रेस में अच्छी कठोरता है, जिसमें उत्कृष्ट चूसने वाला रॉड परेशान है।
टी वह एसपीएम 45 गुना / मिनट तक है, उच्च उत्पादकता लाता है।
क्षैतिज परेशान प्रेस के क्लच चल छोटे जड़ता है, जो कम गर्मी, लंबे समय तक काम lif ई और यह है के बाद डब्ल्यू बाहर ओर्न को बदलने के लिए आसान पैदा करने का लाभ दिया है साथ ब्लॉक संरचना एकल जड़ता को गोद ले।
हमारे अपसेटिंग प्रेस की क्लैंपिंग फोर्स अपसेटिंग फोर्स का 1.11 गुना है, जो सुनिश्चित करता है कि स्टील बार का बचा हुआ हिस्सा अपसेटिंग प्रक्रिया के दौरान सुरक्षित रूप से क्लैंप हो जाए।
सभी ठोस स्टील चूसने वाला छड़ "से " तक विभिन्न किरणों के साथ क्षैतिज फोर्जिंग प्रेस के एक सेट से परेशान हो सकता है।
उत्पादन लाइन स्वचालित खिला और निर्वहन डिवाइस के साथ मध्यवर्ती आवृत्ति गर्मी उपचार उपकरण को गोद लेती है।
चूसने वाली छड़ को भंडारण बेंच पर संग्रहीत किया जाता है , टर्नओवर डिवाइस चूसने वाला रॉड को खिला रोलर तालिका में बदल देता है। फ़ीड संदेश देने वाला रोलर वी-आकार के रोलर से बना होता है जिसे एक निश्चित कोण पर रखा जाता है ताकि चूसने वाला रॉड घूमने के साथ आगे बढ़े । चूसने वाला रॉड रोलर फीडर डिवाइस द्वारा एक निश्चित तापमान तक हीटिंग के लिए पहले प्रारंभ करनेवाला को भेजा जाता है। दूसरा प्रारंभ करनेवाला ट्रैकिंग निरीक्षक है जो विशेष रूप से चूसने वाले रॉड के परेशान अंत के लिए तापमान की भरपाई करने के लिए है। चूसने वाला रॉड के परेशान अंत के बाद पहले प्रारंभ करनेवाला से बाहर निकलता है, चूसने वाला रॉड के परेशान अंत के साथ ट्रैकिंग प्रारंभ करनेवाला चलता है। चूसने वाला रॉड के परेशान अंत को गर्म करने के लिए जो चूसने वाला रॉड के प्रत्येक भाग के तापमान को सुसंगत बनाता है। कन्वेयर रोलर ने शमन करने के लिए पानी की जैकेट को चूसने वाला रॉड भेजा। कन्वेयर रोलर ने चूसने वाले रॉड को तड़के के लिए तीसरे प्रारंभ करनेवाला को भेजा जब चूसने वाला रॉड खत्म हो गया। तीसरे प्रारंभ करनेवाला का उपयोग तापमान रखने के लिए किया जाता है। अंत में, चूसने वाला रॉड कन्वेयर रोलर द्वारा शीतलन बिस्तर तक पहुंचा रहा है।
चूसने वाला रॉड शमन और तड़के (लोडिंग, संदेश, हीटिंग, फीडिंग, ट्रांसमिशन, डिस्चार्जिंग, आदि) की पूरी गर्मी उपचार प्रक्रिया स्वचालित रूप से औद्योगिक व्यक्तिगत कंप्यूटर द्वारा नियंत्रित होती है।
गर्मी उपचार उपकरणों के पूरे सेट में कंप्यूटर मुख्य नियंत्रण स्थिति में है। कंप्यूटर गणना तापमान संकेत की गणना और व्यापक विश्लेषण के बाद बिजली की आपूर्ति के लिए एक संगत आदेश जारी करता है जो बिजली की आपूर्ति के उत्पादन को इसी शक्ति बनाता है। उत्पादन की तारीख, समय और ताप तापमान को रिकॉर्ड किया जाता है और वास्तविक समय में संग्रहीत किया जाता है और नियमित रूप से प्रबंधन स्तर तक पहुंचाया जा सकता है।
गर्मी उपचार उपकरण का विज्ञापन दूर-अवरक्त थर्मामीटर का चयन करता है। मापा मूल्य का तापमान माप सटीकता ± 0.3% ± 1°C है।
चूसने वाला रॉड उत्पादन लाइन स्वचालित खिला और निर्वहन डिवाइस के साथ सीएनसी खराद को पूरा करता है।
चूसने वाला रॉड भंडारण बेंच पर जमा हो जाती है, डिवाइस पर बारी खिला रोलर कन्वेयर में चूसने वाला रॉड बदल जाता है, तब चर आवृत्ति मोटर ड्राइव reducer, reducer रोलर को घुमाएगी ताकि चूसने वाला रॉड आगे बढ़ सके। चूसने वाला रॉड के अंत के बाद एक निश्चित दूरी के लिए धुरी बोर के माध्यम से सीएनसी खराद को भेजा जाता है, रोलर घूमना बंद कर देता है।
सीएनसी खराद FANUC सीएनसी प्रणाली और इमदादी मोटर से लैस है।
