Dây chuyền sản xuất ống API 5CT

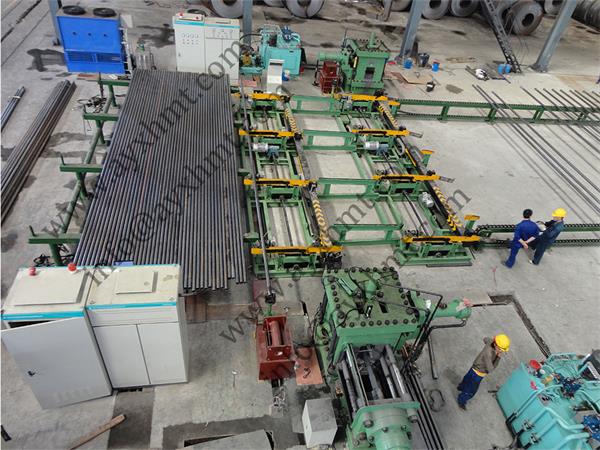

Dây chuyền sản xuất ống gây khó chịu bên ngoài API 5CT được cấu tạo bởi lò sưởi cảm ứng, thiết bị xả và nạp tự động, máy ép thủy lực, máy thử trục trôi, dây chuyền xử lý nhiệt ống, máy làm thẳng thủy lực, máy tiện dầu, máy thí nghiệm thủy tĩnh, khớp nối ống máy, máy phủ, máy mã màu, vv

I. Phạm vi sản phẩm

1. Vẽ đường ống bên ngoài và ống nối liền

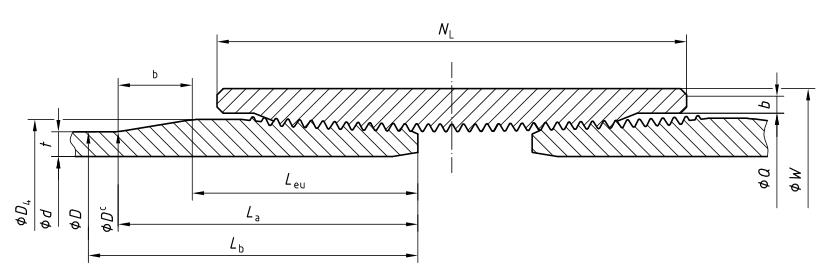

Ống khó chịu bên ngoài

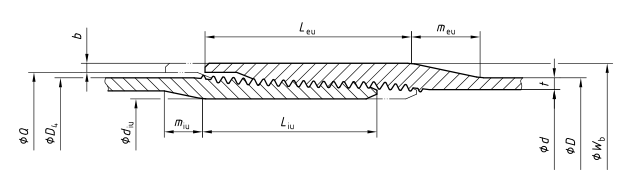

Ống khớp

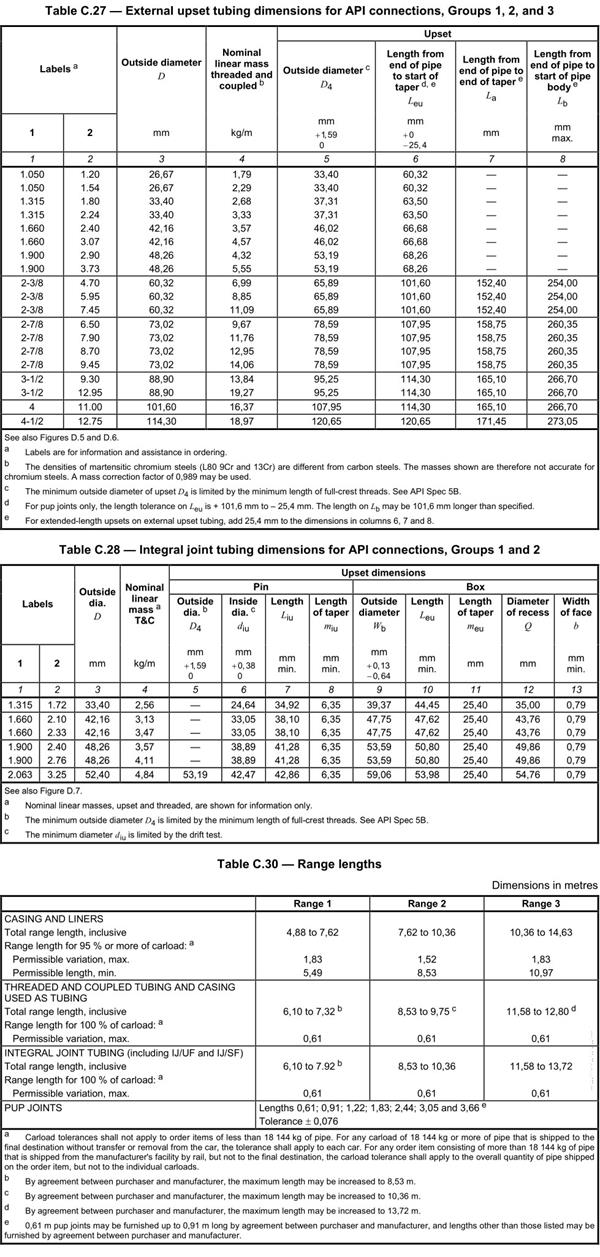

2. Kích thước của ống khó chịu bên ngoài và ống khớp

3. Chất liệu của ống

H40, J55, L80, N80, C90, T95 và P110.


II. Năng suất

1 phần / phút, 2 ca / ngày, 260 ngày làm việc / năm.

Năng suất mỗi năm 1 × 60 × 2 × 8 × 260 = 249600 chiếc

III. Mô tả thiết bị chính

1. Máy ép thủy lực

Máy ép thủy lực được chọn cho sản xuất này có đủ công suất để làm đảo lộn các ống tối thiểu và tối đa từ  đến   (từ 60,3 mm đến 114,3 mm).


Hai bộ máy ép thủy lực được đặt đồng thời, một bộ máy ép thủy lực được sử dụng để hoàn thành việc đảo lộn đến một đầu của ống, một bộ máy ép thủy lực khác được sử dụng làm đảo lộn một đầu ống khác, giúp tăng năng suất và hiệu quả.

Toàn bộ các quá trình đảo lộn, bao gồm tải ống, vận chuyển ống, cho ăn, gia nhiệt cảm ứng, kẹp chết, đảo lộn, làm mát chết và bôi trơn chết, hoàn toàn tự động.


2. Máy thử nghiệm trục trặc

Sau khi đảo lộn, kiểm tra trôi dạt nên được thực hiện theo tiêu chuẩn API 5CT.

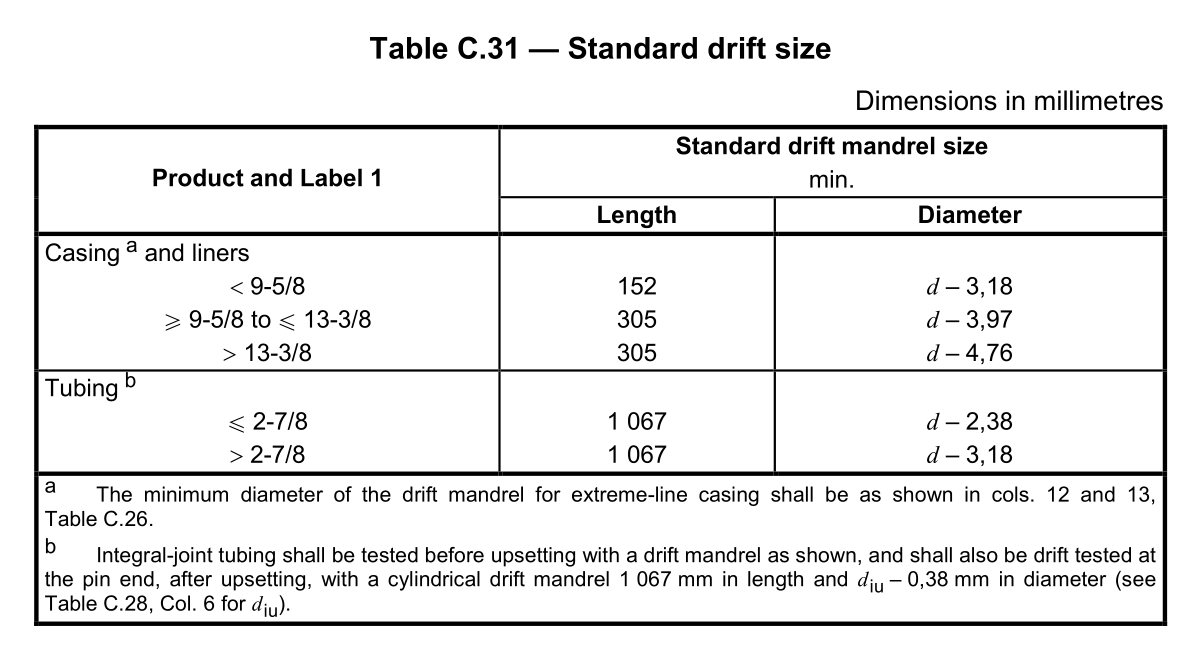

Máy thí nghiệm trục chính trôi dạt này là một thiết bị đặc biệt để kiểm tra chất lượng đường kính ống dầu. Nó thông qua máy đo đường kính tiêu chuẩn để kiểm tra độ trụ và độ thẳng của ống dầu. Máy thí nghiệm trục gá ống dầu đáp ứng yêu cầu của Bảng C.31- Kích thước trôi tiêu chuẩn trong tiêu chuẩn API SPEC 5CT.

3. Máy tiện dầu nước

Công ty chúng tôi có thể cung cấp nền kinh tế loại máy tiện dầu phẳng CNC, máy tiện nghiêng nước vừa phải CNC và máy tiện dầu CNC hiệu suất cao.

Máy tiện đất nước loại phẳng CNC tiết kiệm được trang bị mâm cặp khí nén, tháp pháo điện V4, hệ thống CNC SINUMERIK808D hoặc Fanuc 0i-TF.

Máy tiện đất nước nghiêng CNC vừa phải được trang bị mâm cặp thủy lực, tháp pháo thủy lực H8, hệ thống CNC Fanuc 0i-TF.

Máy tiện dầu CNC hiệu suất cao được trang bị động cơ trục chính DC với toque, mâm cặp thủy lực kép, tháp pháo trên là tháp pháo H8, tháp pháo dưới là tháp pháo chính xác định vị cao chỉ để luồn dây. Năng suất gấp 4-5 lần máy tiện dầu thông thường.

Tất cả 3 loại máy tiện dầu quốc gia có thể đáp ứng yêu cầu chính xác của tiêu chuẩn API 5B.


4. Máy thí nghiệm thủy tĩnh

Máy thí nghiệm thủy tĩnh ống áp dụng phương pháp niêm phong xuyên tâm tiên tiến, yêu cầu niêm phong mặt cuối mà không cần kết nối ren, và sử dụng thiết bị mang nêm.

Giao diện người-máy và hệ thống giám sát thời gian thực của máy tính có thể hiển thị đường cong áp suất và giá trị theo thời gian thực, đồng thời ghi lại và lưu từng tham số.

Khi làm việc, hãy đặt các thông số khác nhau (như số ống, đường kính ống, độ dày thành, cấp thép, áp suất, thời gian giữ, ngày, số vận hành, v.v.) theo tiêu chuẩn API và ống tự động đi vào thiết bị thông qua bộ lưu trữ giá đỡ. Sau đó, kiểm tra thủy tĩnh được bắt đầu tự động. Sau khi đạt đến áp suất đặt và thời gian giữ áp suất, tải sẽ tự động được dỡ tải và ống sẽ được gửi đến giá lưu trữ. Nếu ống đủ điều kiện, ống tiếp theo được gửi đến máy thử nghiệm; nếu thất bại, một báo động âm thanh và hình ảnh sẽ được đưa ra.
